onsemi RSL10 Mehrprotokoll-System-in-Package

Das RSL10 Mehrprotokoll-Bluetooth-5-System-In-Package (SiP) von onsemi ist eine vollständige Lösung, die eine einfache Integration der stromsparenden Bluetooth Low Energy-Technologie in eine drahtlose Applikation ermöglicht. Das RSL10 Sip enthält das RSL10 SoC, eine On-Board-Antenne und alle erforderlichen passiven Bauelemente in einem einzigen Gehäuse, um die Gesamtlösungsgröße zu reduzieren. Das RSL10 SiP ist gemäß FCC, CE und weiteren Regulierungsstandards bereits vollständig qualifiziert und macht den Aufwand für ein zusätzliches Antennendesign oder für HF-Zertifizierungen überflüssig.

Merkmale

Vollständig zertifiziert, um weltweite Regulierungsstandards zu erfüllen
- Bluetooth 5
- QDID
- Deklarations-ID
- FCC, CE, IC, MIC, KC
Extrem stromsparend:
- Spitzen-Rx-Strom: 5,6 mA (1,25 V VBAT)
- Spitzen-Rx-Strom: 3,0 mA (3 V VBAT)
- Spitzen-Tx-Strom (0 dBm): 8,9 mA (1,25 V VBAT)
- Spitzen-Tx-Strom (0 dBm): 4,6 mA (3 V VBAT)
Stromverbrauch im Tiefschlaf (1,25 V VBAT):
- Tiefschlaf, IO-Aktivierung: 50 nA
- Tiefschlaf, 8 kB RAM-Erhaltung: 300 nA
Stromverbrauch (3 V VBAT):
- Tiefschlaf, IO-Aktivierung: 25 nA
- Tiefschlaf, 8 kB RAM-Erhaltung: 100 nA
EEMBC-ULPMark-Core-Profil (3,0 V): 1.090
EEMBC-ULPMark-Core-Profil (2,1 V): 1.360

Vollständige Lösung
- RSL10 Funk-SoC
- Vollständig integrierte Antenne
- Alle passiven Bauelemente
Erweiterter Mehrprotokoll-Funktionsumfang
- Unterstützt Bluetooth Low Energy und proprietäre/benutzerdefinierte 2,4-GHz-Protokolle
- Rx-Empfindlichkeit: -94 dBM
- Sendeleistung: -17 dBm bis +6 dBm
- Unterstützt FOTA (Firmware-Luftübertragung)
Integriertes Leistungsmanagement

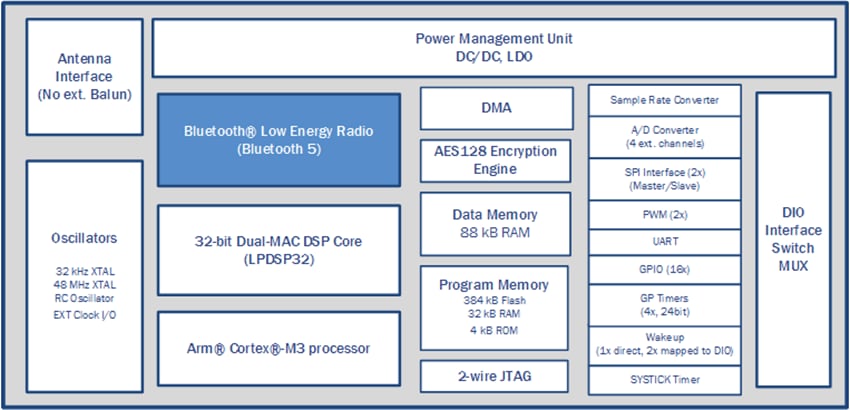

Erweiterte Dual-Core-Architektur
1,1 V bis 3,3 V Versorgungsbereich
384 KB Flash, 76 KB Programmspeicher, 88 KB Datenspeicher
IP-Schutzfunktion zur Sicherung von Flash-Inhalten
Konfigurierbare analoge und digitale Sensorschnittstellen (GPIOs, LSADs, I²C, SPI, PCM)
