onsemi NVMFD027N10MCL n-Zweikanal-Leistungs-MOSFET

Der Onsemi NVMFD027N10MCL n-Zweikanal-Leistungs-MOSFET ist ein Automotive-Leistungs-MOSFET von 100 V, 28 A, 26 mΩ, der für kompakte und effiziente Designs ausgelegt ist. Das AEC-Q101-qualifizierte und PPAP-fähige Bauteil ist in einem Flat-Lead-Gehäuse von 5 mm x 6 mm mit einer benetzbaren Flankenoption für eine verbesserte optische Inspektion verfügbar. Der NVMFD027N10MCL MOSFET von onsemi zeichnet sich durch eine hohe thermische Leistungsfähigkeit und einen niedrigen RDS(on) zur Minimierung von Leitungsverlusten aus.

Merkmale

  • Kleiner Footprint (5 mmm x 6 mmm) für ein kompaktes Design
  • Niedriger RDS(on) zur Minimierung von Leitungsverlusten
  • Geringe QG und Kapazität zur Minimierung von Treiberverlusten
  • AEC-Q101-qualifiziert und Produktionsteil-Abnehmeverfahren (PPAP) fähig
  • Bleifrei, halogenfrei/BFR-frei, Beryllium-frei und RoHs-konform

Applikationen

  • 48V-Systeme
  • Schaltnetzteile
  • Leistungsschalter (High-Side-Treiber, Low-Side-Treiber, H-Brücken usw.)

Technische Daten

  • Maximaler Dauersenkenstrom: 28 A
  • RDS(ON) (max.) 26 mΩ bei 10 V und 35 mΩ bei 4,5 V
  • Drain-Source-Spannung: 100 V
  • Gate-Source-Spannung: ±20 V
  • Gepulster Drainstrom: 115 A
  • Sperrschicht- und Lagertemperaturbereich: -55 °C bis +175 °C

Typische Applikation

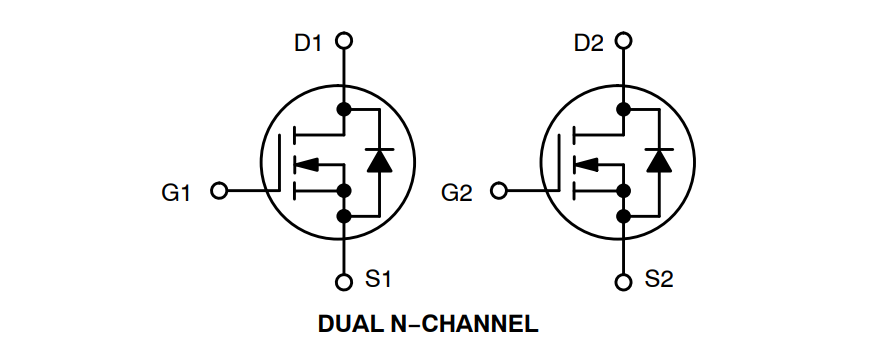

Applikations-Schaltungsdiagramm - onsemi NVMFD027N10MCL n-Zweikanal-Leistungs-MOSFET
Veröffentlichungsdatum: 2023-12-28 | Aktualisiert: 2024-05-29
