onsemi NST650 Dual-abgestimmte PNP-Transistoren
Dual-abgestimmte PNP-Transistoren NST650 von onsemi sind in einem extrem kleinen SOT-363-Gehäuse erhältlich und sind ideal für tragbare Produkte. Die Transistoren wurden entwickelt, um zwei Geräte mit hoher Abstimmung bei allen Parametern anzubieten. Dieses Design beseitigt die Notwendigkeit für teures Trimmen. Die NST650 Transistoren bieten eine Stromverstärkungsanpassung bis 10 % und eine Basis-Emitter-Spannung bis ≤2 mV. Die Geräte sind besonders gut für Stromspiegel, Mischer, Detektoren und Begrenzer sowie für Differenzial-, Abtast- und Ausgleichsverstärker geeignet.
NST650 transistors offer current gain matching to 10% and a base-emitter voltage matched to ≤2mV. The devices are especially well-suited for current mirrors, mixers, detectors and limiters, and differential, sense, and balanced amplifiers.
Merkmale
- Current gain matching to 10%
- Base-emitter voltage matched to 2mV
- Drop-in replacement for standard device
- NSV prefix for automotive and other applications requiring unique site and control change requirements; AEC-Q101 qualified and PPAP capable
- Lead-free, halogen-free/BFR-free, and RoHS compliant
Applikationen
- Current mirrors
- Differential, sense, and balanced amplifiers
- Mixers
- Detectors and limiters

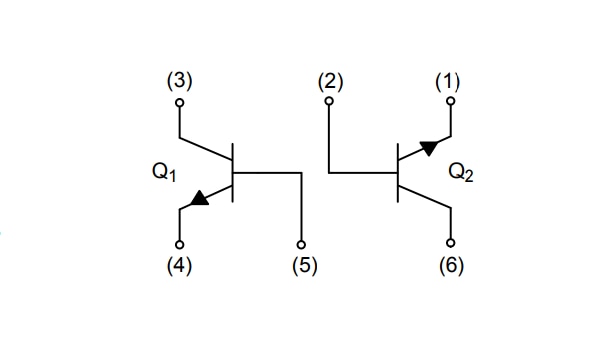

Schematic
Veröffentlichungsdatum: 2016-07-19
| Aktualisiert: 2022-03-11
