onsemi NCP115 300mA LDO-Regler

onsemi NCP115 LDO-Regler mit 300 mA liefern eine sehr stabile, genaue Spannung mit geringem Rauschen und eignen sich für platzbeschränkte, rauschempfindliche Applikationen. Der NCP115 ist speziell für tragbare batteriebetriebene Applikationen optimiert, die einen extrem niedrigen Ruhestrom benötigen. Diese Bauelemente verwenden eine dynamische Ruhestromanpassung für einen sehr niedrigen IQ-Verbrauch bei Nulllast. Der niedrige Versorgungsstrom, die Aktivierungsfunktion und die Funktionen des automatischen Energiesparmodus des NCP115 verlängern die Lebensdauer der Batterie in tragbaren Applikationen.

Der NCP115 LDO-Regler wird in XDFN-4- und TSOP-5-Gehäusen mit Ausgangsspannungen von 1,0 V bis 3,6 V angeboten, um die Flexibilität des Designs zu gewährleisten.

Merkmale

  • Betriebseingangsspannungsbereich: 1,7 V bis 5,5 V
  • Erhältlich in festen Spannungsoptionen: 0,8 V bis 3,6 V
  • Sehr niedriger Ruhestrom von 50 µA (typisch)
  • Soft-Start-Funktion mit zwei VOUT Anstiegsratengeschwindigkeiten
  • Standby Stromverbrauch: 0,1 μA
  • Niedriger Dropout von 250 mV (typisch) bei 300 mA bei 2,8 V
  • ±1 % Genauigkeit bei Raumtemperatur
  • Störspannungsunterdrückung: 70 dB bei 1 kHz
  • Überhitzungsschutz und Strombegrenzungsschutz
  • Stabil mit 1 μF-Keramik-Ausgangskondensator
  • Maximale Sperrschichttemperatur: +150 °C
  • Gehäuseoptionen:
    • XDFN4
    • TSOP-5
  • Bleifrei, halogenfrei/BFR-frei und RoHS-konform

Applikationen

  • Handys, GPS, Smartphones, Tablets
  • Drahtlose HandBauteile, WLAN, Bluetooth®, Zigbee®
  • Touchscreen-Controller
  • Tragbare medizinische Ausrüstung
  • Weitere batteriebetriebene Applikationen
  • IoT batteriebetriebene drahtlose Sensorknoten

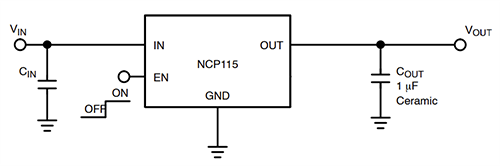

Typical Application Schematic

Applikations-Schaltungsdiagramm - onsemi NCP115 300mA LDO-Regler

Blockdiagramm

Blockdiagramm - onsemi NCP115 300mA LDO-Regler
Veröffentlichungsdatum: 2019-02-27 | Aktualisiert: 2024-01-23
