onsemi NIS5x2x eFuses
Die NIS5x2x eFuses von onsemi verbessern die Zuverlässigkeit einer Festplatte oder anderen Schaltung sowohl gegen katastrophale Ausfälle als auch gegen ein Herunterfahren. Die NIS5x2x eFuses sind zur Pufferung von übermäßiger Eingangsspannung der Lastbauteile ausgelegt, die empfindliche Schaltungen beschädigen kann.
Die eFuse enthält eine Überspannungsklemmschaltung, welche die Ausgangsspannung während Transienten begrenzt. Die Einheit wird nicht heruntergefahren und somit wird der Lastschaltung ermöglicht den Betrieb fortzusetzen. Die NIS5x2x eFuses ermöglichen ein Parallelschalten von eFuses sowie die Synchronisierung des Ein- und Ausschaltens.
Merkmale
- Typische RDS(on)-Optionen: 14 m und 24 m
- Tristate-Aktivierung
- Überstromschutz
- Thermisch geschützt
- Integrierter Soft-Start-Schaltkreis
- Überspannungsklemmschaltung mit schnellem Einschwingverhalten
- Interne Unterspannungssperre
- Interne Ladungspumpe
- WDFN10 4x4
- Hot-Plug-fähig
- ESD-Einstufung: 1,5 kV HBM
- ESD-Einstufung: 1,0 kV CDM
- Bleifrei, halogenfrei/BFR-frei und RoHS-konform
Applikationen
- Festplatten
- Solid-State-Laufwerke
- Server
- Geschützte Industriestandard-Relais
- Motherboards
- Lüfterantriebe
- Netzteil
- Relaisersatz
Videos

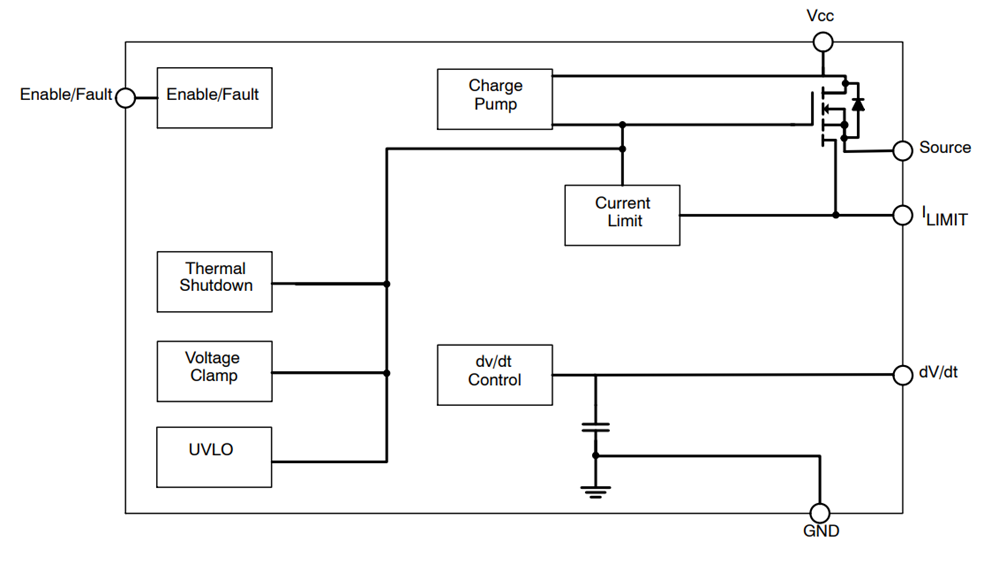

Blockdiagramm
