onsemi NCP3237 Integrierter synchroner Abwärtswandler

Der onsemi NCP3237 integrierte synchrone Abwärtswandler enthält Leistungs-MOSFETs für einen hohen Wirkungsgrad für eine kompakte Leistungsmanagementlösung. Der NCP3237 unterstützt einen Ausgangsstrom von bis zu 8 A über einen großen Ausgangsspannungsbereich von 0,6 V bis 12 V (bis zu 80 % von VIN). Der NCP3237 bietet einen Festfrequenzregler für rauschempfindliche Systeme in einem QFN18-Gehäuse von 3,5 mm x 3,5 mm.

Merkmale

  • Erzwungener CCM
  • 4,7 V bis 16 V VIN
  • VOUT = 0,6 V bis 0,80 *VIN und bis zu 12 V
  • Integrierte Leistungs-MOSFETs
  • Ausgangsstrom von bis zu 8 A
  • Integrierter 5-V-LDO
  • Programmierbare Schaltfrequenz von 300 kHz bis 1,2 MHz
  • Sowohl High-Side- als auch Low-Side-OCP-Betrieb
  • Hiccup-Überstromschutz
  • Hiccup-Über- und Unterspannungsschutz
  • Überbrückbarer Übertemperaturschutz
  • 3,5 mm x 3,5 mm FCQFN18-Gehäuse
  • Sicherer Start in vorgespannte Ausgangsspannung

Applikationen

  • Basisstation/Funkeinheiten
  • Punktlast
  • Telekommunikation und Netzwerke
  • Server- und Speichersystem

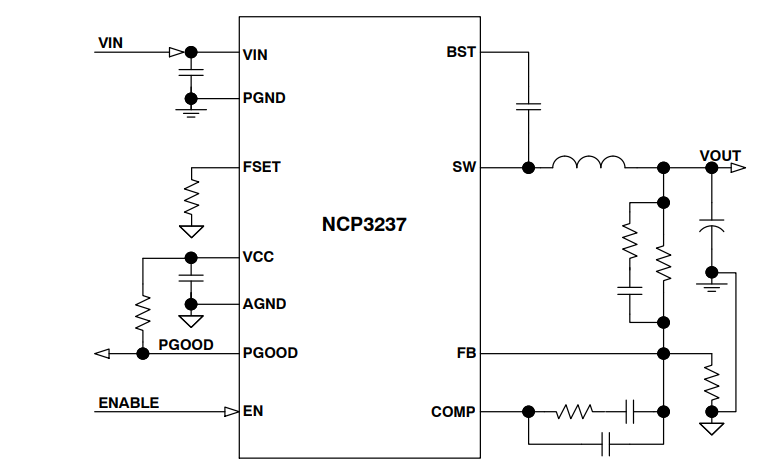

Typische Applikations-Schaltung

Applikations-Schaltungsdiagramm - onsemi NCP3237 Integrierter synchroner Abwärtswandler

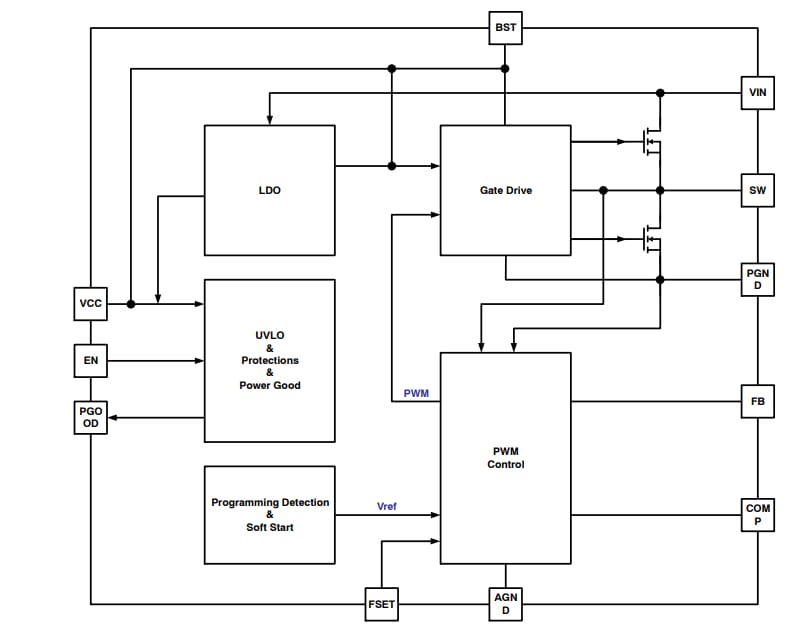

Funktionales Blockdiagramm

Blockdiagramm - onsemi NCP3237 Integrierter synchroner Abwärtswandler
Veröffentlichungsdatum: 2021-08-09 | Aktualisiert: 2024-01-04
