onsemi NCP139A LDO-Regler
Die NCP139A LDO-Regler von onsemi sind 1-A-VLDOs, die mit einem NMOS-Durchgangstransistor und einer separaten Bias-Versorgungsspannung (VBIAS) ausgestattet sind. Die NCP139A bieten eine sehr stabile, genaue Ausgangsspannung mit geringem Rauschen und eignen sich für platzbeschränkte, rauschempfindliche Applikationen.
Merkmale
- Eingangsspannungsbereich: VOUT bis 5,5 V
- Bias-Spannungsbereich: 3,0 V bis 5,5 V
- Ausführungen mit einstellbarer und fester Ausgangsspannung verfügbar
- Ausgangsspannungsbereich: 0,4 V bis 1,8 V (fest)
- Ausgangsspannungsbereich: 0,5 V bis 3,0 V (einstellbar)
- ±1 % Genauigkeit über Temperatur, 0,5 % VOUT bei 25 °C
- Extrem niedriger Dropout: 50 mV bei 1 A (typisch)
- Sehr niedriger Bias-Eingangsstrom von 35 A (typisch)
- Sehr niedriger Bias-Eingangsstrom im Deaktivierungsmodus: 0,5 µA (typisch)
- Logikpegel-Freigabeeingang für EIN/AUS-Steuerung
- Erhältlich mit aktiver Ausgangsentladungsoption
- Stabiler Betrieb mit 10-μF-Keramikkondensator
- In einem WLCSP6-Gehäuse von 1,2 mm x 0,8 mm mit einem Rastermaß von 0,4 mm verfügbar
- Bleifrei
- Halogenfrei/BFR-frei
- RoHS-konform
Applikationen
- Batteriebetriebene Geräte
- Smartphones, Tablets
- Kameras, DVRs, STB und Camcorder

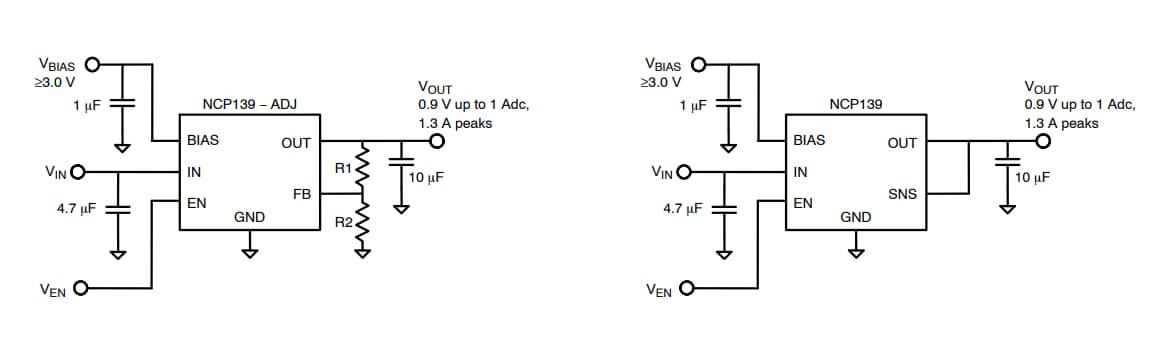

Typischer Applikationsschaltplan
Einstellbare Ausführung Blockdiagramm

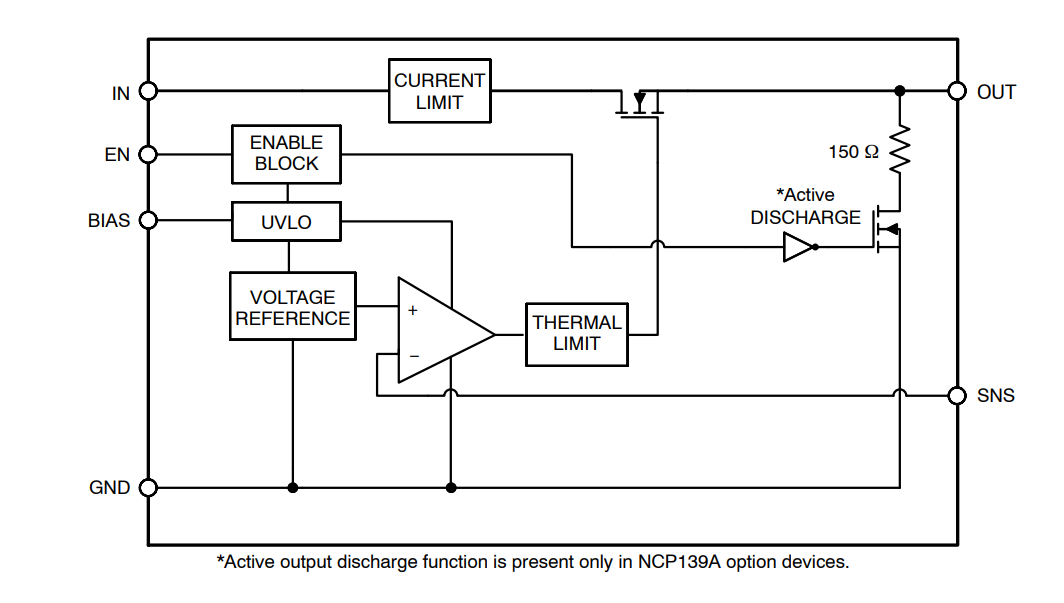

Festes Blockdiagramm
Veröffentlichungsdatum: 2019-11-07
| Aktualisiert: 2024-02-01
