onsemi KNX-Transceiver
Die KNX-Transceiver von onsemi eignen sich hervorragend für KNX-Twisted-Pair-Netzwerke (KNX TP1-256). Diese Bauteile von onsemi unterstützen die Verbindung von Aktoren, Sensoren, Mikrocontrollern, Schaltern oder anderen Applikationen in einem Gebäudenetzwerk. KNX-Transceiver sorgen für die Übertragung und den Empfang von Daten auf dem Bus. Die Bauteile erzeugen aus der ungeregelten Busspannung stabilisierte Spannungen für ihren eigenen Strombedarf. KNX-Transceiver können auch externe Bauteile wie zum Beispiel einen Mikrocontroller mit Strom versorgen.
Merkmale
- KNX-Kommunikationsgeschwindigkeit: 9.600 Baud
- Überwachung von KNX-Busspannung und -strom
- Bis zu 40 mA Stromverbrauch durch den Bus
- Äußerst effiziente DC/DC-Wandler
- 3,3 V fest
- 1,2 V bis 21 V wählbar
- Steuerung und Überwachung von Stromversorgungsreglern
- 20-V-Linearregler
- Pufferung von gesendeten Datenframes (erweiterte Frames werden unterstützt)
- Wählbare UART- oder SPI-Schnittstelle zum Host-Controller
- Wählbare UART- und SPI-Baudrate zum Host-Controller
- Optionaler CRC auf UART zum Host
- Optionales empfangenes Frame-Ende mit MARKER-Service
- Optionale direkte analoge Signalisierung an den Host
- 16 MHz Quarzbetrieb
- Takterzeugung von 8 MHz oder 16 MHz für externe Bauteile
- Automatische Quittierung (optional)
- Automatische Abfrage (optional)
- Temperaturüberwachung
- -40 °C bis +105 °C Betriebstemperaturbereich
- Bleifrei und RoHS-konform

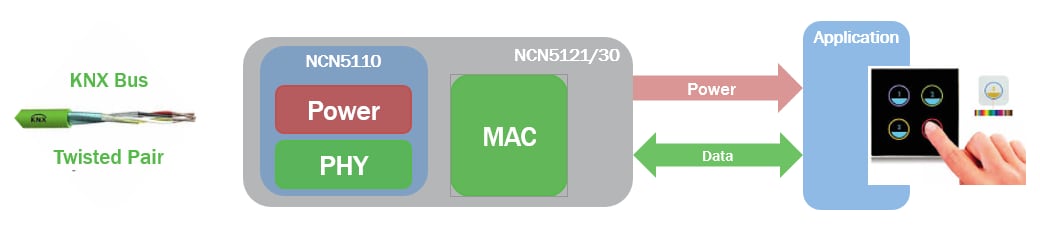

Anwendungsschaltplan

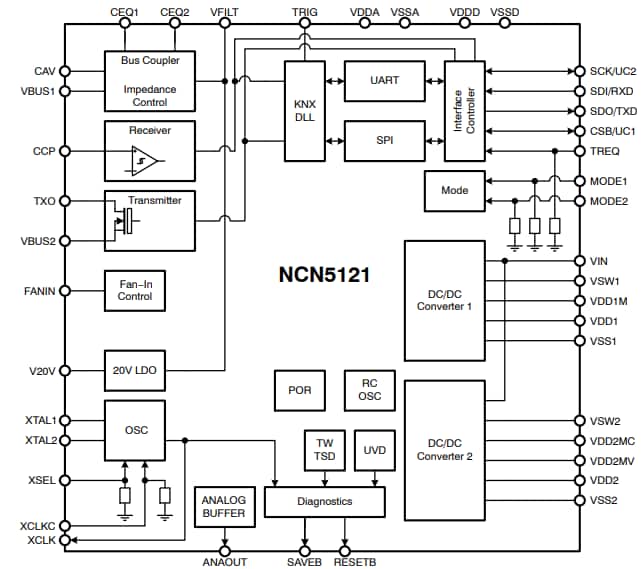

Blockdiagramm
Verwandte Evaluierungsboards
onsemi NCN51xxASGEVB KNX-Evaluierungsboards
Arduino-kompatible Shields, die ein schnelles Prototyping mit einem Mikrocontroller der Wahl ermöglichen.
View Results ( 3 ) Page
| Teilnummer | Datenblatt | Beschreibung |
|---|---|---|
| NCN5130MNTWG |  |
Kommunikations-ICs - Verschiedene KNXB FULL FEATURE |
| NCN5121MNTWG | |
Kommunikations-ICs - Verschiedene KNXB |
| NCN5110MNTWG | |
Kommunikations-ICs - Verschiedene KNXB ANALOG |
Veröffentlichungsdatum: 2020-10-13
| Aktualisiert: 2024-05-31
