onsemi / Fairchild FAN53526 Programmierbare TinyBuck®-Regler
onsemi / Fairchild FAN53526 Digital programmierbare TinyBuck® -Regler sind Schaltspannungsregler, die von einer Eingangsspannungsversorgung von 2,5 V bis 5,5 V einen digital programmierbaren Ausgang bieten. Der FAN53526 verfügt über eine Ausgangsspannung, die über eineI2C-Schnittstelleprogrammiert wird und mit bis zu 3,4 MHz betrieben werden kann. Der FAN53526 nutzt eine proprietäre Architektur mit Synchrongleichrichtung, die kontinuierlich 3,0 A bei einem Wirkungsgrad von über 80 % liefert und diesen Wirkungsgrad auch bei Lastströmen von nur 10 mA beibehält.
Die FAN53526 digital programmierbaren TinyBuck-Regler von onsemi/Fairchild verfügen über eine feste Nennfrequenz von 2,4 MHz, was eine Reduzierung des Werts von externen Komponenten ermöglicht. Um die Regelung zu verbessern, wird eine zusätzliche Ausgangskapazität hinzugefügt, ohne die Stabilität zu beeinträchtigen. Die Pulsfrequenzmodulation (PFM) arbeitet im Stromsparmodus bei moderaten und leichten Lasten mit einem typischen Ruhestrom von 50 A bei Raumtemperatur. Bei höheren Lasten schaltet das System automatisch auf eine Festfrequenzregelung um, die mit 2,4 MHz arbeitet. Im Abschaltmodus sinkt der Versorgungsstrom unter 1 A, was den Stromverbrauch reduziert. Der PFM-Modus kann deaktiviert werden, wenn eine Festfrequenz erforderlich ist.
Der FAN53526 ist in einem 15-Bump-WLCSP-Gehäuse von 1.310 mm x 2,015 mm mit einem Ball-Rastermaß von 0,4 mm untergebracht.
Merkmale
- Festfrequenzbetrieb: 2,4 MHz
- Verringert die Anzahl externer Komponenten
- Erstklassige Lasttransienten
- Eine zusätzliche Ausgangskapazität kann hinzugefügt werden, um die Regelung während Lasttransienten zu verbessern, ohne die Stabilität zu beeinträchtigen.
- I2C-kompatibleSchnittstelle von bis zu 3,4 MBit/s
- Flexible Schnittstelle
- Dauerausgangsstrom: 3,0 A
- Eingangsspannungsbereich: 2,5 V bis 5,5 V
- Digital programmierbare Ausgangsspannung: 0,6 V bis 1,39375 V in Schritten von 6,25 mV
- Programmierbare Anstiegsrate für Spannungsübergänge
- PFM-Modus für einen hohen Wirkungsgrad bei leichter Last
- Ruhestrom im PFM-Modus: 50 A (typisch)
- Unterspannungssperre (UVLO) am Eingang
- Thermische Abschaltung und Überlastschutz
- 15-Bump-Wafer-Level-Chip-Scale-Gehäuse (WLCSP)
Applikationen
- Applikations-, Grafik- und DSP-Prozessoren
- ARM, Tegra, OMAP, NovaThor, ARMADA, Krait usw.
- Festplattenlaufwerke, LPDDR3, LPDDR4
- Tablets, Netbooks, ultramobile PCs
- Smartphones
- Gaming-Geräte

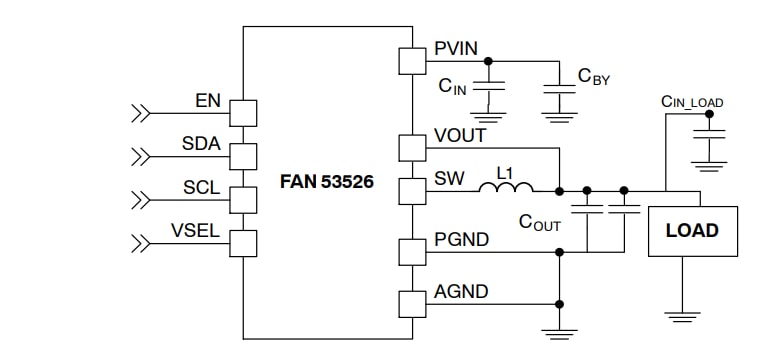

Typische Applikation
