onsemi FOD8333 IGBT-Drive-Optokoppler mit 2,5A Ausgangsstrom

Beim IGBT-Drive-Optokoppler mit 2,5A Ausgangsstrom FOD8333 von Fairchild handelt es sich um einen fortschrittlichen IGBT-Drive-Optokoppler, der 2,5A Ausgangsstrom liefert und fähig ist, IGBTs mit mittlerer Leistung mit Nennwerten von 1.200V und 150A anzutreiben. Das Gerät eignet sich hervorragend für den schnellen Antrieb von Leistungs-IGBTs und MOSFETs in Motoransteuerungsanwendungen und Hochleistungssystemen. Der FOD8333 bietet wichtige Schutzfunktionen, um Fehlerbedingungen zu verhindern, die zu einem beschädigenden thermischen Durchgehen der IGBTs führen können. Das Gerät nutzt die herstellereigene Fairchild-Gehäusetechnologie Optoplanar® und optimiert das IC-Design, um eine zuverlässige hohe Isolation und eine hohe Rauschimmunität zu erzielen, die durch hohe CMR- (Common Mode Rejection) und Stromversorgungsunterdrückungs-Spezifikationen charakterisiert ist. Das Gerät ist in einem breiten, 16-poligen, kleinformatigen Kunststoffgehäuse untergebracht.

These devices utilize proprietary Optoplanar® coplanar packaging technology and optimized IC design to achieve reliable high isolation and high noise immunity, characterized by high common-mode rejection and power supply rejection specifications. The device is housed in a wide-body, 16-pin, small-outline, plastic package.

Merkmale

  • Input LED drive facilitates receiving digitally encoded signals from PWM output
  • Optically isolated fault-sensing feedback
  • Active miller clamp to shut off IGBT during high dv/dt without negative supply voltage
  • High noise immunity characterized by common mode rejection - 35kV/μs minimum, VCM = 1500VPEAK
  • P-channel MOSFETs at output stage enable output voltage swing close to supply rail (rail-to-rail output)
  • 15V to 30V supply voltage range
  • Integrated IGBT protection
  • Desaturation detection
  • "Soft" IGBT turn-off
  • 2.5A peak output current driving capability
  • Automatic fault reset after fixed mute time, typically 33μs
  • Under-voltage lockout (UVLO) with hysteresis
  • Fast switching speed over full operating temperature range
  • 250ns maximum propagation delay
  • 100ns maximum pulse width distortion
  • Extended industrial temperate range
    • -40°C to +100°C
  • Safety and regulatory approvals
  • UL1577, 4243VRMS for 1 minute
  • DIN-EN/IEC60747-5-5: 1,414VPEAK working insulation voltage rating / 8000VPEAK transient isolation voltage rating

Applikationen

  • AC and brushless DC motor drive
  • Industrial inverter
  • Uninterruptible power supply
  • Induction heating
  • Isolated IGBT/power MOSFET gate drive

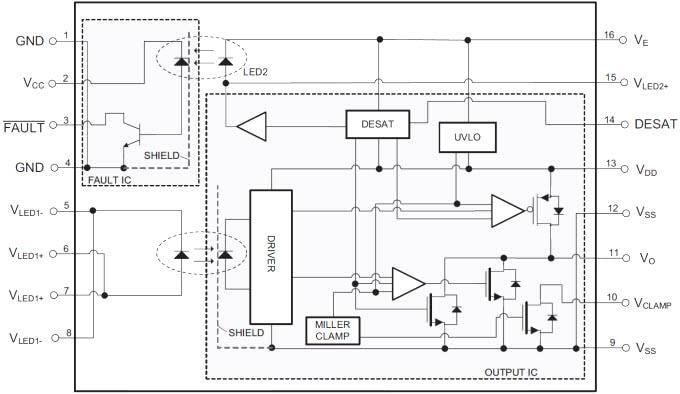

Functional Block Diagram

Blockdiagramm - onsemi FOD8333 IGBT-Drive-Optokoppler mit 2,5A Ausgangsstrom
