Omron Industrial Automation D4B-N Sicherheitsendschalter

Omron Industrial Automation D4B-N Sicherheitsendschalter sind robuste Sicherheitsendschalter mit Metallgehäuse. Die D4B-N Sicherheitsendschalter verfügen über träge schaltende Kontakte und Sprungkontakte sowie einen direkten Öffnungsmechanismus, der das Öffnen von Kontakten beim Auftreten von Fehlern ermöglicht. Diese Schalter von Omron gewährleisten die Sicherheit der Hebeleinstellungen mit einem Mechanismus, der ein Zahnrad zwischen der Anzeigeplatte für die Betriebsstellung und dem Hebel in Eingriff bringt. Darüber hinaus ist der D4B-N mit einem Mechanismus, der die jeweilige Betriebszone anzeigt sowie mit einem Druckschalter zur Steuerung der Bewegung nach links und rechts ausgestattet.

Merkmale

  • Direkter Öffnungsmechanismus (nur NC-Kontakte) hinzugefügt, um das Öffnen von Kontakten bei auftretenden Fehlern, wie z. B. verschweißten Kontakten, zu ermöglichen
  • Die Sicherheit der Hebeleinstellungen wird durch einen Mechanismus gewährleistet, der ein Zahnrad zwischen der Anzeigeplatte für die Betriebsstellung und dem Hebel in Eingriff bringt
  • Ein Mechanismus zeigt die jeweilige Betriebszone an und der Druckschalter steuert die Bewegung nach links und rechts
  • Die Kopfdichtungsstruktur wurde für eine erhöhte Dichtigkeit verstärkt (IEC IP67 und NEMA 3, 4, 4X, 6P und 13)
  • Betriebstemperaturbereich von -40 °C bis +80 °C (Standardtyp)
  • UL-, CSA-, EN- (TÜV) und CCC-zertifizierte Standards

Applikationen

  • Sicherheitsüberwachung
  • Mechanische Positionserkennung
  • Raue Industrieumgebungen
  • Automatisierte Fertigung
  • Aufzuganlagen

Technische Daten

  • Nennspannung
    • 120 VAC bis 600 VAC
    • 8 VDC bis 250 VDC
  • 10 A Nennstrom
  • IP67-Schutzklasse
  • Lebensdauer
    • Mechanisch
      • Mindestens 30 Millionen Zyklen (Sprungschaltfunktion)
      • Mindestens 10 Millionen Zyklen (Träge Schaltfunktion)
    • 500.000 elektrische Schaltvorgänge Minimum, 10 A ohmsche Last bei 250 VAC
  • 1 mm/s bis 0,5 m/s Betriebsgeschwindigkeit
  • Betriebsfrequenz
    • 120 Betätigungen/Minute (mechanisch)
    • 30 Betätigungen/Minute (elektrisch)
  • Isolationsnennspannung: 600 V
  • Nennfrequenz: 50 Hz/60 Hz

Struktur

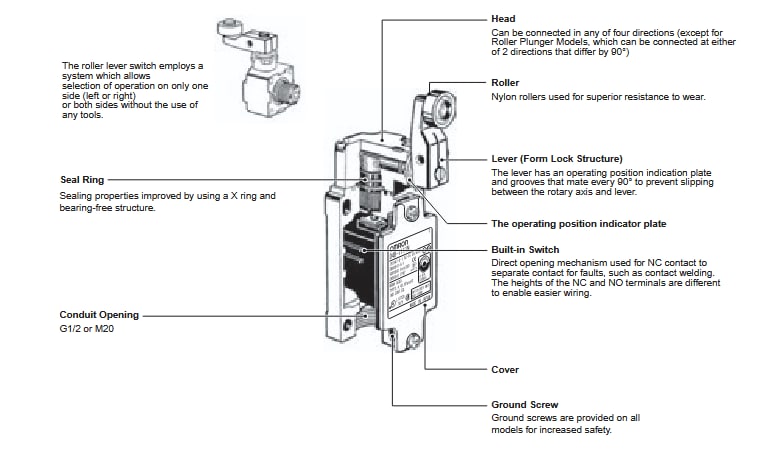

Blockdiagramm - Omron Industrial Automation D4B-N Sicherheitsendschalter

Direkter Öffnungsmechanismus

Infografik - Omron Industrial Automation D4B-N Sicherheitsendschalter
