NXP Semiconductors VR5510 PMICs mit mehreren Ausgängen

NXP Semiconductors VR5510 Automotive-PMICs mit mehreren Ausgängen sind für Gateway-, FAS-, V2X- und Infotainment-Applikationen ausgelegt. Der VR5510 enthält mehrere Schaltmodi mit hohem Wirkungsgrad sowie Linear-Spannungsregler. Die PMICs bieten eine externe Frequenzsynchronisierung auf den Eingängen und Ausgängen für eine optimierte System-EMV-Leistung.

Die VR5510 Automotive-PMICs mit mehreren Ausgängen von NXP Semiconductors verfügen über verbesserte Sicherheitsfunktionen mit ausfallsicheren Ausgängen und decken die ASIL-B- und ASIL-D-Sicherheitsintegritätsstufen ab. Die VR5510 können vollständig in eine sicherheitsorientierte Systempartitionierung implementiert und für den Betrieb als Nicht-Sicherheits-QM-Ausführung konfiguriert werden.

Der VR5510 ist in mehreren Versionen verfügbar, die verschiedene Sicherheitsapplikationen unterstützen und zahlreiche Optionen für die Anzahl der Ausgangsschienen, Ausgangsspannungseinstellungen, Betriebsfrequenzen und Einschaltsequenzierung bieten.

Der VR551 wird in einem QFN56-Gehäuse mit thermisch verbesserten benetzbaren Flanken angeboten. Bauteile mit benetzbaren Flanken ermöglichen eine automatische optische Inspektion (AOI), weisen einen höheren Widerstand gegen Scherkräfte auf und können PCB-Biegungen handhaben, wodurch die Zuverlässigkeit verbessert wird.

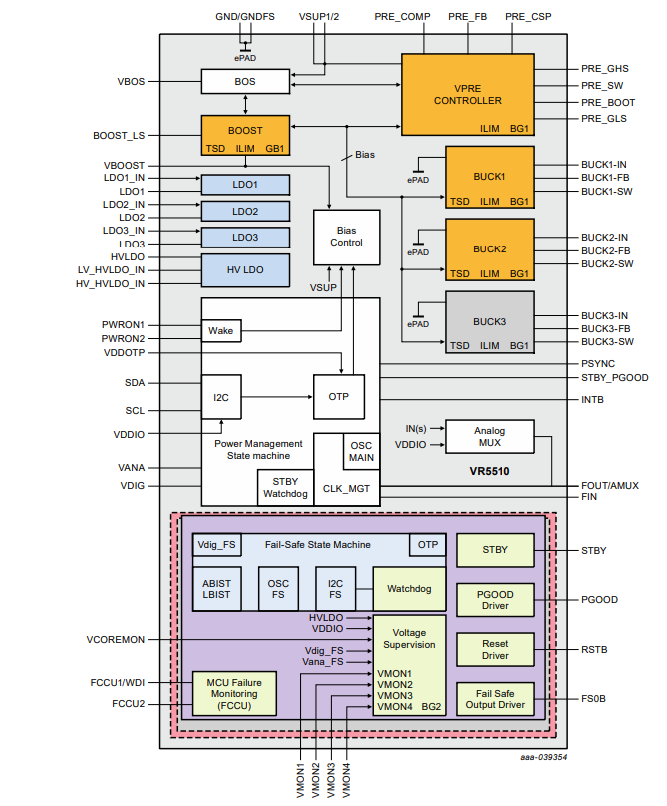

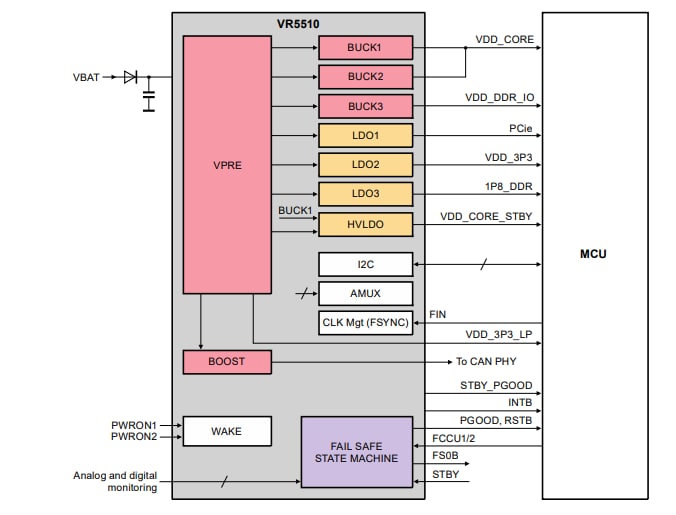

Merkmale

Maximale Eingangsspannung: 60 VDC
Synchroner VPRE-Abwärtsregler mit externen MOSFETs
- Konfigurierbare Ausgangsspannung, Schaltfrequenz und Stromfähigkeit von bis zu 10 A
Integrierte synchrone BUCK1- und BUCK2-Niederspannungswandler für die MCU-Core-Versorgung mit SVS-/DVS-Fähigkeit
-
- Konfigurierbare Ausgangsspannung und Strombelastbarkeit von bis zu 3,6 A Spitze; Zweiphasenbetrieb zur Erhöhung der Strombelastbarkeit von bis zu 7,2 A Spitze
Integrierter synchroner BUCK3-Wandler mit niedriger Spannung
- Konfigurierbare Ausgangsspannung und Strombelastbarkeit von bis zu 3,6 A Spitze
Aufwärtswandler mit integriertem Low-Side-Schalter
- Konfigurierbare Ausgangsspannung und Eingangsstrombelastbarkeit von bis zu 2,25 A Spitze
3 x Linear-Spannungsregler (LDOx) für MCU-IOs, DDR und ADC-Versorgungen
- Konfigurierbare Ausgangsspannung und Strombelastbarkeit von bis zu 400 mA
Hochspannungs-Linearregler (HVLDO) mit einer Strombelastbarkeit von bis zu 10 mA im LDO-Modus und 100 mA im Schaltmodus

EMV-Optimierungstechniken, einschließlich SMPS-Frequenzsynchronisierung, Frequenzspreizung, Anstiegsraten-Steuerung, manuelle Frequenzabstimmung
Stromsparender Standby-Modus mit sehr niedrigem Ruhestrom (35 μA mit VPRE und HVLDO ON)
2 x Eingangspins für die Aktivierungserkennung und Batteriespannungsmessung
Bauelementsteuerung über I2C-Schnittstelle mit CRC (bis zu 3,4 MHz)
Dual-Bauelementbetrieb über dedizierten Synchronisierungs-Pin möglich
Skalierbares Portfolio von QM zu ASIL B bis ASIL D mit unabhängiger Überwachungsschaltung, dedizierter Schnittstelle für MCU-Überwachung, einfache und herausfordernde Watchdog-Funktion, Power-Good, Reset und Interrupt, integrierter Selbsttest, ausfallsicherer Ausgang
Konfiguration durch OTP-Programmierung
- Prototyping-Aktivierung zur Unterstützung der benutzerdefinierten Einstellung während der Projektentwicklung im Engineering-Modus
QFN56-Gehäuse von 8,0 mm x 8,0 mm x 0,85 mm mit einem Rastermaß von 0,5 mm
