NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver

NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver bieten eine hochintegrierte Lösung mit einer HS-CAN-Schnittstelle, die in einem kleinen, bleifreien HVSON14-Gehäuse untergebracht ist. Die UJA116xA-Varianten bieten Optionen, einschließlich einen Watchdog, eine optionale externe 5-V-Sensorversorgung und eine teilweise Netzwerkunterstützung.

Die NXP UJA116xA Mini-HS-CAN-Transceiver enthalten einen HS-CAN-Transceiver der mit ISO11898-2:2016 und SAE J2284-1 bis J2284-5 konform ist. Darüber hinaus können die Bauteile eine aktive FD-Kommunikation von bis zu 5 MBit/s zusammen mit einer integrierten 5-V-Low-Dropout-Regler-Versorgung (V1) für einen Mikrocontroller und andere Lasten von bis zu 100 mA bieten. Der UJA116xA SBC kann in STANDBY- und SLEEP-Modi mit sehr geringem Stromverbrauch mit Bus und lokaler Hochfahrfähigkeit betrieben werden.

Merkmale

  • ISO 11898-2:2016 und SAE J2284-1 bis SAE J2284-5-konforme HS-CAN, einschließlich aktive CAN-FD-Kommunikation von bis zu 5 MBit/s
  • Optionale Teilnetzwerk- und CAN-FD-passive Unterstützung
  • Autonomes Bus-Vorspannen gemäß ISO 11898-6
  • Vollständig integrierter 5-V-Low-Dropout-Regler mit einer Ausgangsstrombelastbarkeit von 100 mA
  • Optionale geschützte 5-V-Sensorversorgungsvariante für Off-Board-Nutzung
  • Standby- und Schlafmodus mit sehr niedrigem Versorgungsstrom
  • Watchdog mit Fenster-, Timeout- und autonomen Modi und Mikrocontroller-unabhängiger Taktquelle
  • Lokale und Fernweckfunktion
  • Modussteuerung über die serielle Peripherieschnittstelle (SPI-Bus)
  • Einfache und sichere kundenseitig programmierbare Konfiguration ausgewählter Funktionen über nichtflüchtigen Speicher
  • Unterstützung für Mikrocontroller-RAM-Erhaltung bis hinunter zu einer Batteriespannung von 2 V
  • Unbedrahtetes HVSON14-Gehäuse (3 mm × 4,5 mm) mit automatischer optischer Inspektionsfunktion (AOI) und niedrigem thermischem Widerstand
  • Hardware- und Software-kompatibel mit der UJA116x-Produktfamilie
  • Qualifiziert nach der Norm AEC-Q100 Rev-G

Applikationen

  • Sonnendach-Steuerungsmodule
  • Sitzgurtstraffer
  • Schalthebelsteuerung
  • Reifendrucküberwachung
  • Tür- und Fenstersteuerung
  • Lenkradsteuerungsmodule
  • HLK-Klimakontrolle

Dazugehörige Boards

NXP Semiconductors UJA116xA Evaluierungsboards

Zur Evaluierung der UJA116xA-Funktionen in verschiedenen Mikrocontroller-IO-Schnittstellenumgebungen ausgelegt.

Learn Moreüber NXP Semiconductors UJA116xA Evaluierungsboards View Productsverwandt mit NXP Semiconductors UJA116xA Evaluierungsboards

Varianten-Tabelle

Tabelle - NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver

Blockdiagramme

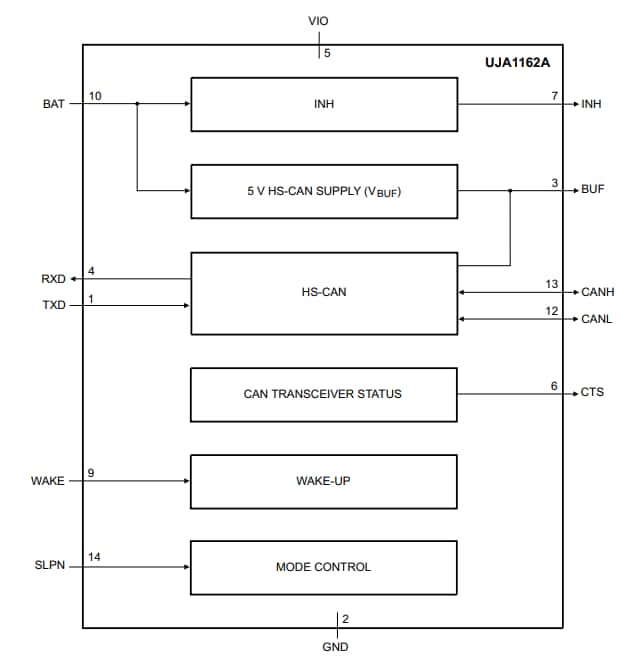

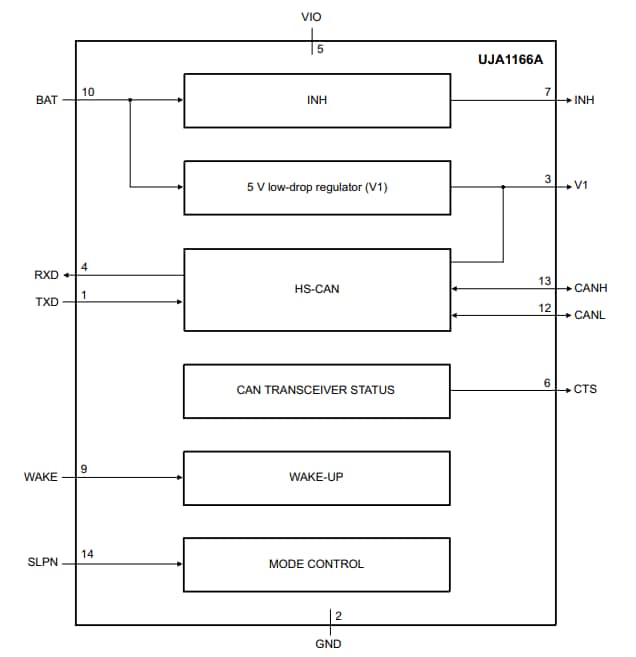

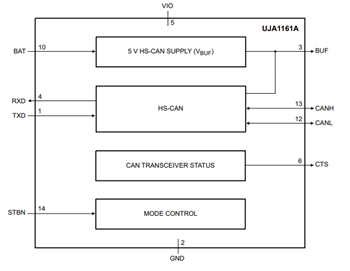

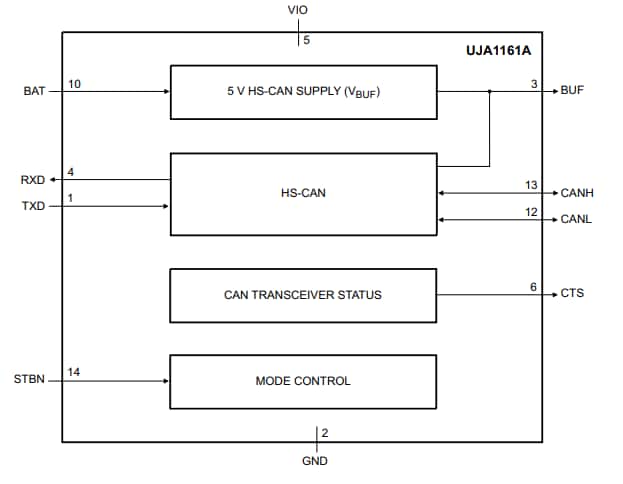

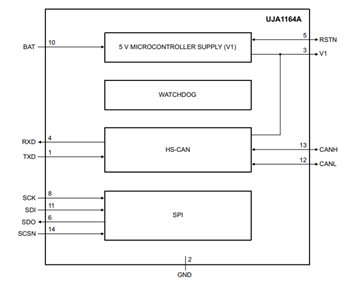

Blockdiagramm - NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver
Blockdiagramm - NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver
Blockdiagramm - NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver
Blockdiagramm - NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver
Blockdiagramm - NXP Semiconductors UJA116xA Mini-HS-CAN-Transceiver
View Results ( 11 ) Page
Teilnummer Datenblatt Beschreibung
UJA1164ATK/0Z UJA1164ATK/0Z Datenblatt CAN-IC-Schnittstelle Mini high-speed CAN system basis chip with Standby mode & watchdog
UJA1162ATK/0Z UJA1162ATK/0Z Datenblatt CAN-IC-Schnittstelle Self-supplied high-speed CAN transceiver with Sleep mode
UJA1167ATK/0Z UJA1167ATK/0Z Datenblatt CAN-IC-Schnittstelle Mini high-speed CAN system basis chip with Standby/Sleep modes & watchdog
UJA1163ATK/0Z UJA1163ATK/0Z Datenblatt CAN-IC-Schnittstelle Mini high-speed CAN system basis chip with Standby mode
UJA1168ATK/0Z UJA1168ATK/0Z Datenblatt CAN-IC-Schnittstelle Mini high-speed CAN system basis chip for partial networking
UJA1161ATK/0Z UJA1161ATK/0Z Datenblatt CAN-IC-Schnittstelle Self-supplied high-speed CAN transceiver with Standby mode
UJA1166ATK/0Z UJA1166ATK/0Z Datenblatt CAN-IC-Schnittstelle Self-supplied high-speed CAN transceiver with Sleep mode
UJA1167ATK/X/0Z UJA1167ATK/X/0Z Datenblatt CAN-IC-Schnittstelle Mini high-speed CAN system basis chip with Standby/Sleep modes & watchdog
UJA1168ATK/F/0Z UJA1168ATK/F/0Z Datenblatt CAN-IC-Schnittstelle Mini high-speed CAN system basis chip for partial networking
UJA1168ATK/X/0Z UJA1168ATK/X/0Z Datenblatt CAN-IC-Schnittstelle Mini high-speed CAN system basis chip for partial networking
Veröffentlichungsdatum: 2021-06-21 | Aktualisiert: 2022-03-11
