NXP Semiconductors TEA2093DB2202 Evaluierungsboard

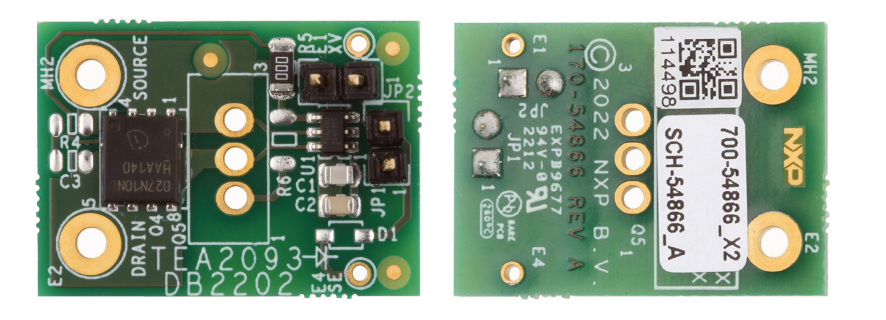

Das TEA2093DB2202 Evaluierungsboard von NXP Semiconductors ist ein Add-on-Board, das auf dem TEA2093TS-Controller in einem TSOP-6-Gehäuse basiert. Der TEA2093TS verfügt über eine adaptive Gate-Ansteuerung für maximale Effizienz bei jeder Last. Das NXP TEA2093DB2202 Evaluierungsboard enthält einen 100 V/2,7 mΩ MOSFET und ermöglicht daher den einfachen Austausch der sekundärseitigen Leistungsdiode in einem bestehenden Netzteil.
Merkmale
- Einfacher Austausch des sekundärseitigen Diodengleichrichters
- Zudem ist ein 100 V/2,7 mΩ MOSFET eingebaut
- Selbstversorgend für Low-Side-Gleichrichtung mit niedriger Ausgangsspannung (CC-Modus)
- Selbstversorgend für High-Side-Gleichrichtung ohne Verwendung einer Hilfswicklung
- Funktioniert mit Standard- und Logik-Level-SR-MOSFETs
Erforderliche Ausrüstung
- AC Hauptstromquelle
- Leistungsanalysator
- Elektronische Last
- Oszilloskop zur Beobachtung des Betriebsverhaltens
- Stromtastkopf
- Differentialsonde (für High Side SR)
