NXP Semiconductors S32K344 Motorsteuerung Development Kits

NXP Semiconductors S32K344 Motorsteuerung Development Kits (MCSXTM4CK344 und MCDXTM4CK344) sind Motorsteuerung Development Kits für schnelles Prototyping und Evaluierung der Hochleistungs- 48 V Applikationen. Basierend auf dem 32-Bit Arm^® Cortex^®-M7 S32K3 Mikrocontroller steuert das MCSXTM4CK344 Kit einen 3-phasigen Permanentmagnet-Synchronmotor (PMSM) oder bürstenlosen Gleichstrom-Motor (BLDC), während das MCDXTM4CK344 Development Kit entweder zwei 3-Phasen-Motoren oder einen 6-Phasen-PMSM/BLDC-Motor steuern kann.

Diese 48-V-Entwicklungskits von NXP können direkt von Automobilherstellern, Zulieferern und Partnern aus dem Software-Ökosystem genutzt werden, um den Entwicklungsprozess zu beschleunigen und die Markteinführungszeit für 48-V-Anwendungen wie Startergeneratoren, eTurbo, eCompressoren oder kleine Antriebe für E-Bikes, E-Scooter und Rikschas zu verkürzen.

Merkmale

Hardware
- Steuerung von 3-/6-Phasen- AC
- PMSM / BLDC / ACIM / (optional DC)
- Stromstärke von 3.8kVA zu 5.7kVA, bis zu ~170A (Spitzenstrom)
- Optionen Sensor Positions-/Geschwindigkeitssensoren
  - Resolver
  - Encoder
  - Hall-
  - Sensorlose Techniken
- Isolierte 48/12V Schicht – isolierter CAN-PHY und Flyback- Wechselrichter
- Spannungs-/Stromsensoren
  - Batteriespannung
  - DC BUS Spannung
  - Phasenspannungen und -ströme
  - BEMF-Spannungen
  - Überstrom-, Spannungs-und Temperaturschutz
- Temperaturmessung
Schnittstellen
- Integrierter CAN-Bus (gekapselt und nicht gekapselt)
- Integrierter LIN-Bus
- Integriertes Ethernet (Steckverbinder)
- Onboard S32K3 Debug-Schnittstelle (einschließlich serieller Kommunikation)
- Jtag-Debug-Schnittstelle

Software
- Feldorientierte Regelung (FOC) mit Feldschwächung für sinusförmige Permanentmagnetmotoren (PMSM) – verfügbar als ANSI C-Beispiele für Nicht-Autosar Applikationen
- Automotive-Mathematik- und Motorsteuerungs-Bibliotheksatz (AMMCLib) – Kontrollalgorithmus, der auf Blöcken einer vorkompiliierten Bibliothek basiert
- Beispiel-Software für S32 Design Studio für die S32-Plattform-IDE und S32K3-Echtzeittreiber (RTD), erstellt in der S32DS, basierend auf S32K3 RTD
- FreeMASTER und Tuning von Motorsteuerungsapplikationen (MCAT) und Toolapplikationen und Variablenverfolgung auf verschiedenen Ebenen der Kontrollstruktur
Freigabe
- ANSI-C-basiertes Softwarebeispiel, erstellt in S32 Design Studio für die S32 -Plattform auf Basis von S32K3 RTD- Treibern
- FreeMASTER Visualisierungs-/Konfigurationsunterstützung
- MCAT- TOOL – Teil des Softwarepakets
- Initialisierung der MCU- Peripheriegeräte durch TOOL S32CT Bauform (CT)

Applikationen

Fahrzeug
- Elektrische Pumpen
- Hybrid-Elektrofahrzeuge (HEVs)

Industrie
- Bürstenlose DC-Motor-Steuerung (BLDC)
- Permanent-Magnet-Synchronmotoren (PMSMs)

Lieferumfang Kit

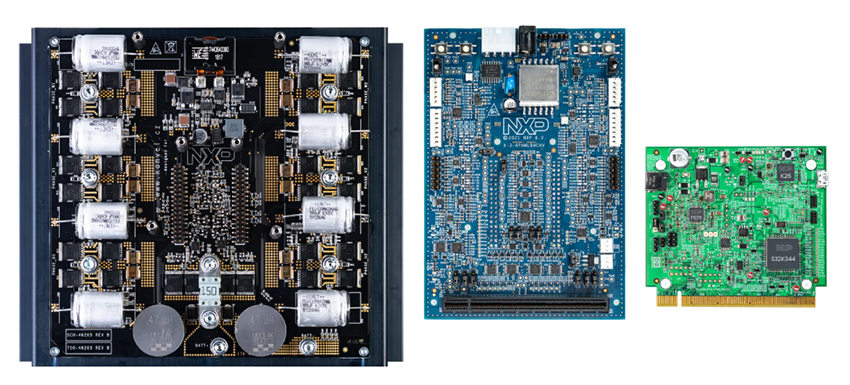

3-6PH48VHCPS(-H) Leistungsebenenplatine
3-6PHMLBHCHV(-H) Adapterplatine

S32K344PMC48VSC Regler
Montageschrauben

Technische Zeichnung - NXP Semiconductors S32K344 Motorsteuerung Development Kits

Ressourcen

Applikationshinweis AN14313 - Einzelnes 3-Phasen 48 V PMSM Motorsteuerungskit mit S32K344 unter Verwendung von RTD-Low-Level-API [mit Tool zum Motorsteuerungs-Applikations-Tuning (MCAT)]
Applikation AN14429 - Duales 3-Phasen- 48 V - Motorsteuerungskit mit S32K344 unter Verwendung der RTD-Low-Level-API
Broschüre: Lösungen für die Motorsteuerung mithilfe von S32K3xx MCUs
