NXP Semiconductors S08PT60-EVK Evaluierungskit
Das NXP S08PT60-EVK Evaluierungskit ist eine kostengünstige Entwicklungshardware für die NXP S08P 8-Bit-MCUs mit 5 V. Das Kit ist leistungsstark und verfügt über eine umfangreiche integrierte Peripherie zur Evaluierung aller Funktionen der S08P MCUs. Das S08PT60-EVK Evaluierungskit bietet On-Board-Schnittstellen, die eine RGB-LED, einen digitalen 6-Achsen-Beschleunigungsmesser und Magnetometer, einen Umgebungstemperatursensor, zwei kapazitive Touch-Pads, ein Potentiometer, zwei Benutzer-Drucktasten und einen IRDA-Transceiver umfassen.
Das S08PT60-EVK unterstützt das OSBDM-zu-Flash-Programm und das Laufsteuer-Debugging ohne ein externes Debug-Tool. Das S08PT60-EVK Kit ist mit dem Arduino®-Pin-Layout kompatibel und bietet eine große Auswahl von Erweiterungsboard-Optionen, einschließlich FRDM-MC-LVBLDC für die Motorsteuerung.
Merkmale
- Mikrocontroller
- 60 KB Flash-Speicher, 4 KB RAM, 256 B EEPROM
- 2,7 V bis 5,5 V
- -40 °C bis +105 °C
- 64-Quad-Flat-Gehäuse (LQFP) mit niedrigem Profil
- Konnektivität
- USB-Schnittstelle mit Mikro-B-USB-Steckverbinder
- Arduino®-Schnittstelle
- Sensoren
- FXOS8700CQ Beschleunigungsmesser und Magnetometer
- Temperatursensor
- Komponenten
- RGB-LED
- Potentiometer
- Zwei kapazitive Touch-Pads
- Zwei Benutzer-Drucktasten
- IrDA-Transceiver
Definition

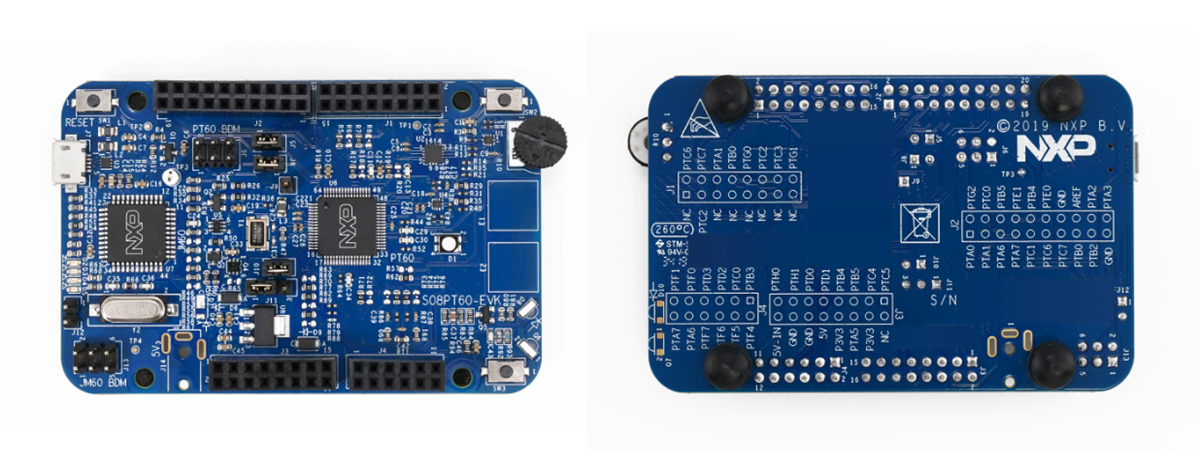

Vorder- und Rückseitenansicht
