NXP Semiconductors RAPIDRF-26E39 RapidRF-Frontend-Design
Das NXP Semiconductors RAPIDRF-26E39 RapidRF-Frontend-Design bietet ein Referenzdesign für die 5G-Infrastruktur, das auf dem AFSC5G26E39 Airfast® Leistungsverstärkermodul basiert. Das AFSC5G26E39 ist ein vollständig integriertes Doherty-Leistungsverstärkermodul mit einem Frequenzbereich von 2.496 MHz bis 2.690 MHz. Das Bauteil ist für Applikationen, wie z. B. massive MIMO-Systeme, Außenbereich-Kleinzellen und stromsparende Remote Radio Heads optimiert.
Die RapidRF-Frontend-Designs von NXP Semiconductors enthalten einen HF-Leistungsverstärker, Rx-LNAs, einen T/R-Schalter, einen Zirkulator und einen Vorspannungsregler in einem kompakten Footprint. Sie enthalten einen Koppler für die DPD-Rückkopplung und sind für den Einsatz mit digitaler Vorverzerrung ausgelegt.
Die RapidRF-Referenzboards eignen sich hervorragend für 5G-Funkeinheiten, die eine durchschnittliche Sendeleistung von 2,5 W bis 5,0 W (34 dBm bis 37 dBm) an der Antenne erfordern. Versionen für verschiedene Bänder verwenden ein gängiges PCB-Layout, wodurch sowohl das Design als auch die Herstellung für eine schnellere Markteinführung vereinfacht werden.
Merkmale
- Für 64 T, 5-W-RUs ausgelegt (typische Leistung von 320 W an jeder Antenne)
- 28-V-LDMOS-HF-Frontend-Design
- Frequenzbereich: 2.496 MHz bis 2.690 MHz
- Zielband: B42
- 47,1 dB Spitze (50 W)
- 39,0 dBm (8 W) bei 8,0 dB OBO bei 27 V
- Gain: 56 dB
- 37 % Line-up-Wirkungsgrad mit Zirkulator
- 50 Ω Ein-/Ausgang
- Momentan-Bandbreite von 200 MHz (IBW)
- Automatische Vorspannung mit Temperaturkompensation
- Time-Division-Duplex-Betrieb (TDD)
- Digitaler Vorverzerrungspfad (DPD)
- Boardgröße: 57,15 mm x 38,35 mm
- Hauptkomponenten
- AFSC5G26E39 Airfast-Leistungsverstärkermodul
- AFRX5G272 Airfast-Rx-Modul
- AFLP5G35645 Airfast-Vortreibermodul
Applikationen
- Massive 5G-MIMO-Funkeinheiten
- Treiber für herkömmliche Makro-Basisstationen
- Open-RAN- und proprietäre Funkzugangs-Netzwerke
- Kleinzellen im Außenbereich

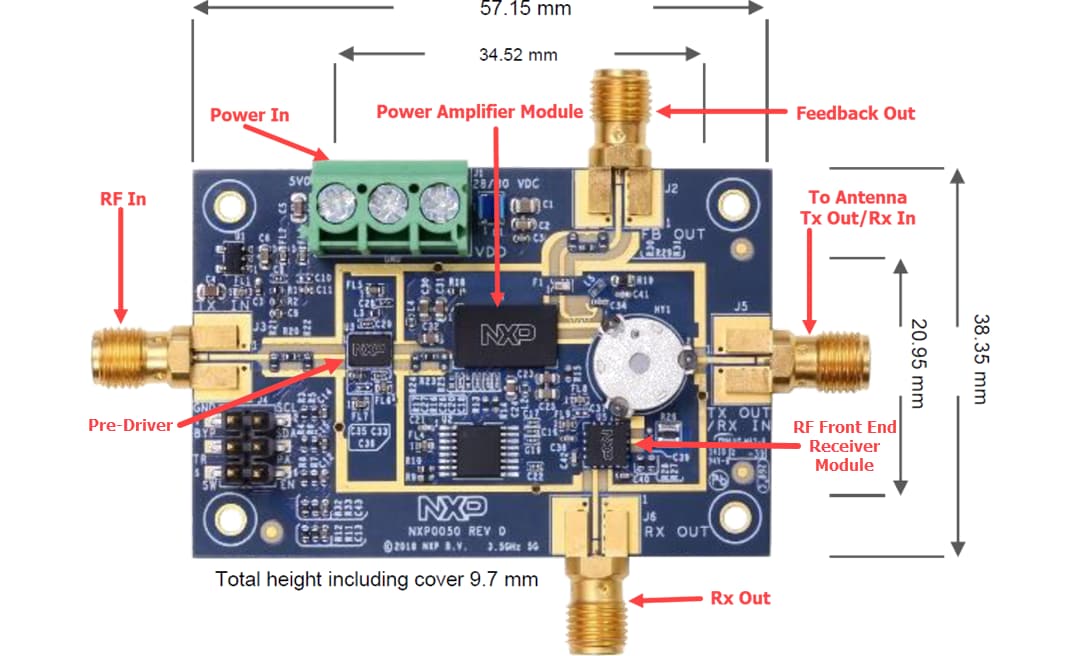

Board-Layout
Blockdiagramm
Veröffentlichungsdatum: 2021-05-10
| Aktualisiert: 2022-03-11
