NXP Semiconductors PN7160 und PN7161 NFC-Plug-and-Play-Controller
NXP Semiconductor PN7160 und PN7161 NFC-Plug-and-Play-Controller sind für eine schnelle Integration in eine große Auswahl von Systemen ausgelegt. Der PN7160 unterstützt alle NFC-Forum-Modi, einschließlich Android- und Linux-Treiber, und unterstützt RTOS- und no-OS-Anwendungen. Eingebettete NFC-Firmware reduziert den Bedarf an Host-Interaktionen und minimiert die Codegröße, was die Entwicklung sehr viel einfacher macht. Der PN7160 ist mit einer I2C- oder SPI-Schnittstelle erhältlich und ist mit gängigen MCUs wie LPC, Kinetis und i.MX kompatibel. Die PN7161-Ausführung fügt Unterstützung für Apple ECP hinzu. Die PN7160 und PN7161 NFC-Plug-and-Play-Controller von NXP Semiconductor sind in HVQFN40- und VFBGA64-Gehäuseausführungen verfügbar.
Merkmale
- Unterstützt alle NFC-Forummodi
- Lese-/Schreibmodus: ISO/IEC A&B, FeliCa, MIFARE 1K, 4K, NFC-Forum Typ 1, 2, 3, 4, 5, ISO/IEC 15693
- Peer-to-Peer-Modus (passiv und aktiv, Initiator und Ziel)
- Kartenemulationsmodus (NFC-Forum Typ 3 und Typ 4 (A&B))
- Flexible Host-Schnittstelle
- Versorgungsspannung 1,8 V oder 3,3 V
- I2C Schnittstelle oder SPI-Schnittstelle
- NCI 2.0-konformes Protokoll
- IRQ-Signal für verbesserte Synchronisation
- NFC-Controller mit hoher Leistungsfähigkeit
- RF-Treiber: 2,7 V bis 5,25 V, 250 mA max
- Empfindlichkeit des Empfängers 20 mVp-p
- Voll konfigurierbare Polling-Schleife mit stromsparendem Modus
- Wirklastmodulation und dynamische Leistungsregelung
- Gehäuseoptionen
- 6.0mm 6.0mm HVQFN40
- 4.0mm 4.0mm VFBGA64
Applikationen
- Mobilgeräte
- Tragbare Geräte (persönliche digitale Assistenten, Tablets, Notebooks, Wearables)
- Unterhaltungselektronikgeräte
- Smart-Home-Gateways

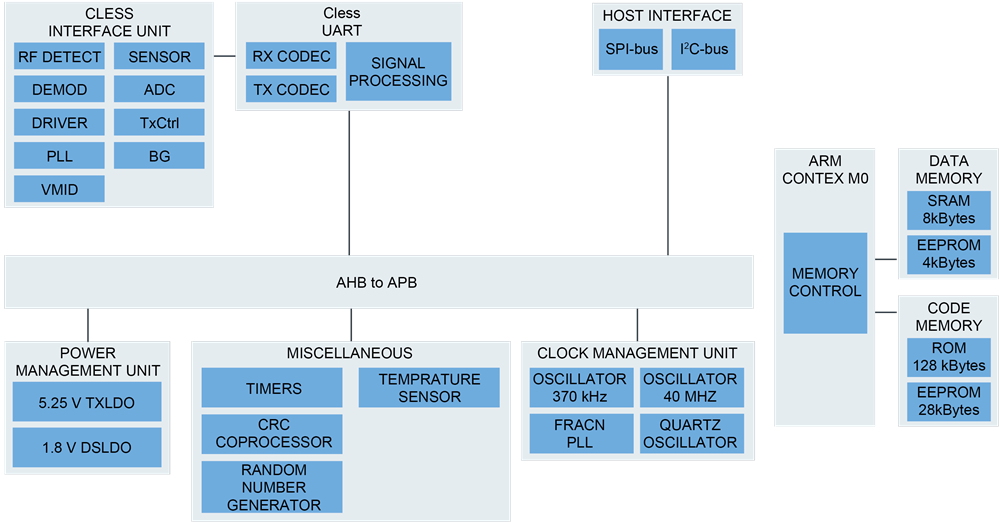

Blockdiagramm
