NXP Semiconductors PCT2075 Digitale Temperatursensoren
Der PCT2075 digitale Temperatursensor von NXP Semiconductors ist ein Temperatur-zu-Digitalwandler, der über eine Genauigkeit von ±1 ºC im Bereich von -25 ºC bis +100 ºC verfügt. Der PCT2075 Sensor nutzt einen On-Chip-Bandlückentemperatursensor und eine Sigma-Delta-A-zu-D-Umwandlungstechnik mit einem Übertemperaturerkennungsausgang, der ein Drop-in-Ersatz für andere Wärmesensoren der LM75-Baureihe ist. Typische Applikationen sind System-Wärmemanagement, PCs, Elektronikgeräte und Industrie-Controller.
Der PCT2075 digitale Temperatursensor wird aus Gründen der Designflexibilität in kleinen Gehäusetypen mit 8 Pins (SO8, TSSOP8 und HWSON8) und 6 Pins (TSOP6) angeboten.
Merkmale
- Pin-für-Pin-Ersatz für LM75-Baureihe
- Konfigurierbar für bis zu 27 Bausteine auf dem Bus
- Versorgungsbereich von 2,7 V bis 5,5 V
- Temperaturbereich von -55 °C bis 125 °C
- Frequenzbereich von 20 kHz bis 1 MHz mit SMBus-Abschaltung, um das Aufhängen des Busses zu verhindern
- 1 MHz Fast-Mode Plus mit 30 mA SDA-Antrieb ermöglicht mehr Bausteine auf demselben Bus, aber ist rückwärtskompatibel mit dem Fast-Modus und dem Standard-Modus
- 11-Bit-ADC, der eine Temperaturauflösung von 0,125 °C bietet
- Programmierbare Temperaturschwelle und Hysterese-Sollwerte während des Betriebs
- Temperaturgenauigkeit von:
- ±1 °C (max.) von -25 °C bis +100 °C
- ±2° C (max.) von -55° C bis +125° C
- Versorgungsstrom von <1,0 μA im Abschaltmodus für Energiesparbetrieb
- Eigenständiger Betrieb als Thermostat beim Einschalten
- Der ESD-Schutz überschreitet 2.000 V HBM gemäß JESD22-A114 und 1.000 V CDM gemäß JESD22-C101
- Eine Latch-Up-Prüfung wird beim JEDEC-Standard-JESD78 durchgeführt, die 100 mA überschreitet
- Gehäuseoptionen:
- SO8 (SOT96-1): 4,9 mm x 3,9 mm x 1,75 mm
- TSSOP8 (SOT505-1): 3,0 mm x 3,0 mm x 1,1 mm
- HWSON8 (SOT1069-2): 3,0 mm x 2,0 mm x 0,75 mm
- TSOP6 (SOT1353-1): 2,9 mm x 1,5 mm x 1,0 mm
Applikationen
- System-Wärmemanagement
- PCs
- Elektronikausrüstung
- Industrie-Controller
- Kühlsystem
- HLK
Blockdiagramm

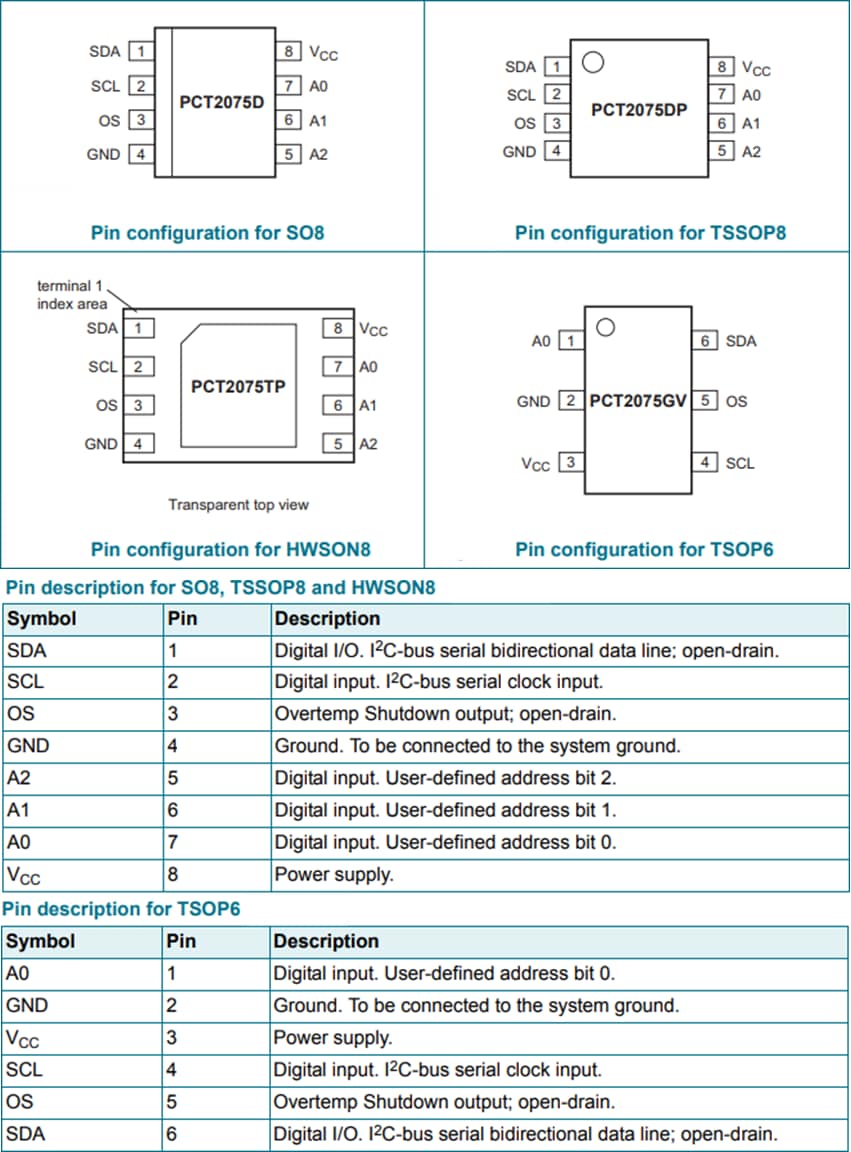

Pin-Konfiguration
Related Development Tool
NXP Semiconductors PCT2075DP-ARD Arduino Shield
Basiert auf dem PCT2075DP IC und wird als Tochterkarte eingesetzt, die mit einem Arduino-Anschluss verbunden werden kann.
Veröffentlichungsdatum: 2013-05-10
| Aktualisiert: 2022-03-11
