NXP Semiconductors OMPCA9959LEDEV Evaluierungsboard
Das NXP Semiconductors OMPCA9959LEDEV Evaluierungsboard ist zur Evaluierung des PCA9959 LED-Beleuchtungstreibers ausgelegt. Dieses Board verfügt über LEDs für Demonstrationen der Farbmischung, das Blinken und die Verdunkelung. Die grafische Schnittstelle hilft, die verschiedenen Funktionen des Treibers zu erkunden. Das OMPCA9959LEDEV Evaluierungsboard kann zur Erstellung eines Evaluierungssystems mit anderen SPI-Bus-Demonstrationsboards reihengeschaltet werden. Zu den typischen Applikationen gehören rote/grüne/blaue/gelbe (RGBA) LED-Treiber, LED-Displays, LCD-Hintergrundbeleuchtungen und Tastatur-Hintergrundbeleuchtungen für Handys.
Merkmale
- Evaluiert den PCA9959 LED-Beleuchtungstreiber
- Abstufungssteuerung:
- Unterstützt bis zu vier Gruppen von LED-Abstufungssteuerung
- Jeder LED-Kanal kann einer von vier Gruppen zugewiesen werden
- Für jede Gruppe unterstützt der PCA9959 Treiber eine 64-Raster-Helligkeitssteuerung
- Jeder LED-Ausgang verfügt über seine eigene voreingestellte Stromkonfiguration mit einer 6-Bit-Auflösung (64 Schritte) mit einer Ablösungsgenauigkeit von ±8 %
- Leistung:
- Versorgungsspannung: 2,7 V bis 5,5 V
- Niedriger Standby-Strom: 170 μA
- LED-Strom:
- Ausgangsantrieb pro Kanal: 63 mA/5,5 V
- Ausgangsstromgenauigkeit:
- ±5 % Kanal-zu-Kanal
- ±7 % Chip-zu-Chip
- Ausgangsstrom passt sich über den Widerstand am REXT-Pin an
- Schnittstelle:
- SPI-Schnittstelle von 10 MHz
- Ausgangsfreigabe(OE)-Pin
Lieferumfang Kit
- Bestücktes und getestetes OMPCA9959LEDEV Evaluierungsboard in einem antistatischen Beutel
- USB-A-zu-Mikro-B-Kabel
Erforderliche Ausrüstung
- NXP OM13089 Mikrocontroller-Board für SPI-Kommunikation
- Fluke FLUKE-88-5 Multimeter
- TEK MSO 4054 Vierkanal-Oszilloskop mit 500 MHz und 2,5 GS/s

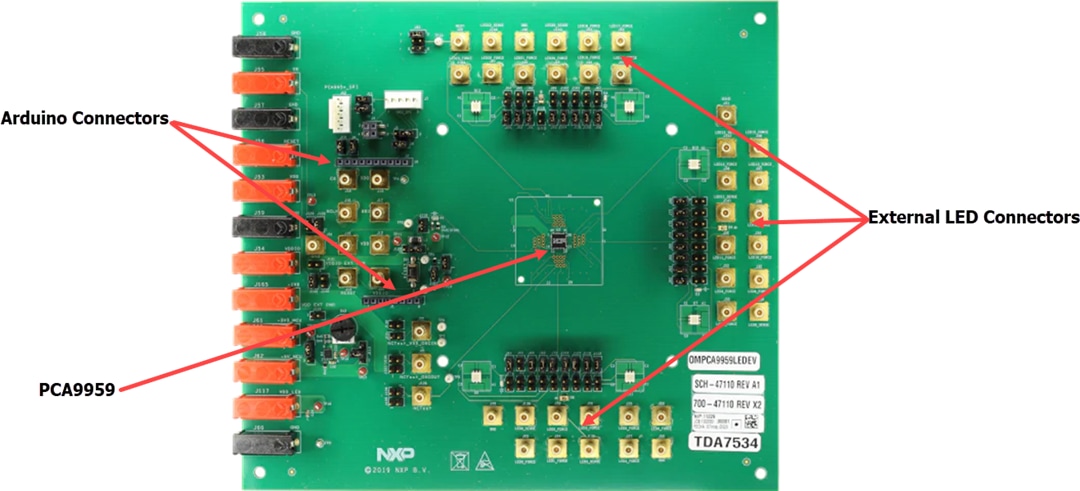

Board-Layout
Unterstützte Bauteile
NXP Semiconductors PCA9959 LED-Beleuchtungstreiber
Verkettetes, SPI-kompatibles Modul, das für das Dimmen und Blinken der 63 mA RGBA-LEDs optimiert ist.
Veröffentlichungsdatum: 2020-10-27
| Aktualisiert: 2024-12-30
