NXP Semiconductors MCSPTE1AK344 Motorsteuerungs DEVELOPMENT KIT

Das MCSPTE1AK344 Motorsteuerungs-Development Kit von NXP Semiconductors ist für die bürstenlose Gleichstrom-Motorsteuerung (BLDC) und eine Dreiphasen-Permanentmagnet-Synchronmotorsteuerung (PMSM) ausgelegt. Dieses DEVELOPMENT KIT basiert auf einem Arm^® Cortex ^®-M7 S32K3 32-Bit-Mikrocontroller und dem GD3000 Vortreiber. Das MCSPTE1AK344 Development Kit ermöglicht ein schnelles Prototyping und eine schnelle Evaluierung von BLDC- und PMSM-Steuerungsapplikationen bis zu ISO 26262 ASIL D. Dieses Motorsteuerungs-Development Kit verfügt außerdem über einen FS26 Sicherheitssystem-Basis-Chip, DEVKIT-MOTORGD und S32K3X4EVB-Q172. Zu den typischen Applikationen des MCSPTE1AK344 Kits gehören Heizung, Lüftung und Klimaanlage (HLK), elektrische Pumpen, aktive Federung, elektrischer Antriebsstrang, eTurbo und Riemenstartgenerator.

Merkmale

FS26-Sicherheitssystem-Basis-Chip mit geringer Leistung, geeignet für ASIL D

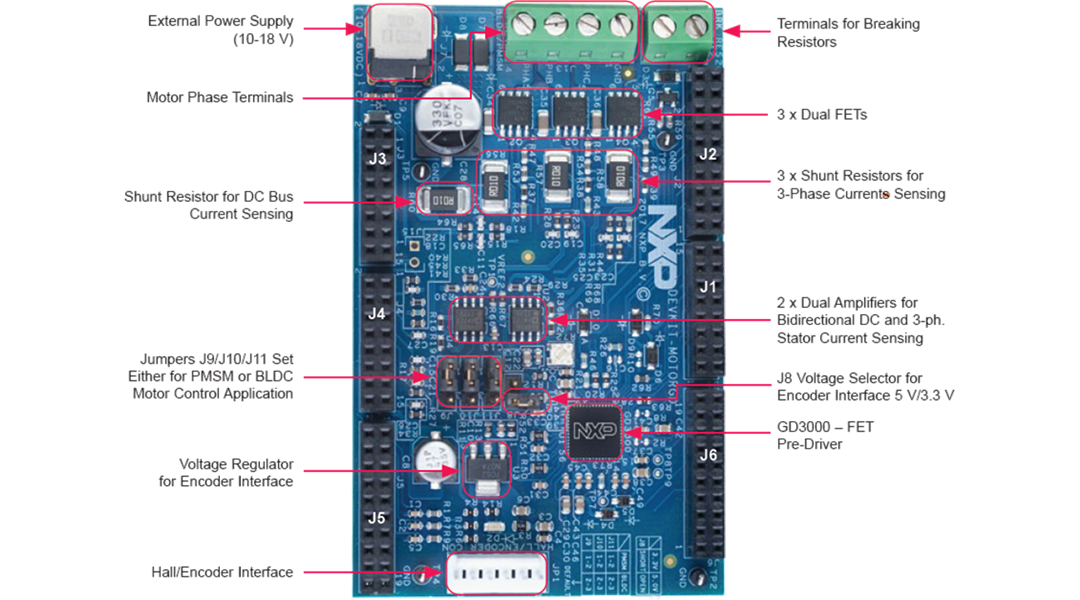

DEVKIT-MOTORGD bis zu 12 V/ 5 A 3-Phasen-Leistungsstufenplatine basierend auf SMARTMOS™ GD3000-Vortreiber mit Zustandsüberwachung und Fehlererkennung

S32K3X4EVB-Q172:
- Unterstützung für Ethernet S32K344 Evaluierungsboard, LIN und CAN Anschlussfähigkeit

Applikationen

PMSM:
- Aktive Federung
- Elektrischer Antriebsstrang
- eTurbo
- Riemenstart Generator

BLDC:
- Heizung, Lüftung und Klimaanlage (HLK)
- Elektrische Pumpen

Technische Daten

Enthaltene Motorsteuerung:
- Niederspannung Magnet Permanentmotor 3-phase (BLDC oder PMSM)
- 10 V bis 18 V und bis zu 100 W
Aktuell Sensor:
- Einzel-, Dual- und Dreifach-Nebenschlussstrom Erkennung
Positionssensor:
- Hall/encoder/sensorlos

Verkürzen des Designzyklus:
- Feldorientierte Steuerung (FOC) mit Feldabschwächung für sinusförmige Motoren Ausführung (PMSM)
- Sechsstufige Kommutierungssteuerung für trapezförmigen Motor (Ausführung BLDC)
- Beispiel, Software erstellt im S32DS, das auf dem S32K3 RTD basiert
- Beispiele, die auf dem hochrangigen FTD-API Programm (AUTOSAR und Nicht-AUTOSAR Applikationen) basieren
