NXP Semiconductors MC33665A Evaluierungsboards
NXP Semiconductors MC33665A Evaluierungsboards sind Hardware-Evaluierungstools zur Unterstützung des MC33665A-Bausteins. Das MC33665A Batteriemanagement-Kommunikationsgateway und TPL-Transceiver leitet Nachrichten von verschiedenen TPL-Anschlüssen (NXPs proprietäres isoliertes Daisy-Chain-Protokoll) an Standard-Kommunikationsprotokolle weiter. Die Standard-Kommunikationsprotokolle bieten Kompatibilität mit den meisten verfügbaren Mikrocontrollern. Der NXP MC33665A unterstützt verschiedene Protokolle, darunter SPI, CAN FD und UART.
Merkmale
- FRDM665SPIEVB
- SPI-Anfrage
- SPI-Antwort
- Integrierter analoger Abschluss für Daisy-Chain-Kommunikation mit BCC-Geräten
- Konfigurierbare VIO-Spannung
- Konfigurierbares VDD5V von einer internen und externen Versorgung
- DIP-Schalter zum Konfigurieren des SPI des MC33665A für den Betrieb mit oder ohne Quarze
- Reset-Schalter für das Bauteil und das Board
- LED-Anzeige für den Status der Stromversorgung
- Anschlüsse zur direkten Verbindung mit dem Launchpad S32K344EVB
- Anschlüsse für externe Schnittstellen zu GPIO (General Purpose Input/Output) und I2C-Bus
- Wenden Sie sich an das NXP-Entwicklungsteam für die Verwendung der TPL-Auto-Wake-Funktion in FRDM665SPIEVB/ MC33665A
- FRDM665CANFDEVB
- CAN oder CAN FD
- Integrierter analoger Abschluss für Daisy-Chain-Kommunikation mit BCC-Geräten
- Konfigurierbare VIO-Spannung
- Konfigurierbares VDD5V von einer internen und externen Versorgung
- DIP-Schalter zur Konfiguration der Arbitrierungs-Baudrate und CAN-ID des MC33665A
- Reset-Schalter für das Bauteil und das Board
- LED-Anzeige für den Status der Stromversorgung
- Anschlüsse für externe Schnittstellen zu GPIO (General Purpose Input/Output) und I2C-Bus
Lieferumfang Kit
- FRDM665SPIEVB
- MC33665A SPI EVB, SPI zu vier Transformer Physical Layer (TPL) Interface EVB
- Ein TPL-Daisy-Chain-Kabel; zweiadriges Twisted-Pair-Daisy-Chain-Schnittstellenkabel
- Stromkabel
- Kurzanleitung
- FRDM665CANFDEVB
- MC33665A CAN FD EVB, CAN oder CAN FD zu vier Transformer Physical Layer (TPL) Interface EVB
- Ein TPL-Daisy-Chain-Kabel; zweiadriges Twisted-Pair-Daisy-Chain-Schnittstellenkabel
- Stromkabel
- Kurzanleitung
Erforderliche Ausrüstung
- FRDM665SPIEVB
- Externes Doppelnetzteil 8 V bis 16 V/2 A (optional)
- EVBs von Batteriezellen-Controllern (BCC) von NXP
- S32K344EVB-Q172 Evaluierungs- und Entwicklungsboard für S32K344 von NXP
- 14-Zellen-Akkupack oder ein Batterie-Emulator, wie BATT-14CEMULATOR
- FRDM665CANFDEVB
- Externes Doppelnetzteil 10 V bis 18 V/2 A (optional)
- EVBs von Batteriezellen-Controllern (BCC) von NXP
- S32K344EVB-Q172 Evaluierungs- und Entwicklungsboard für S32K344 von NXP
- 14-Zellen-Akkupack oder ein Batterie-Emulator, wie BATT-14CEMULATOR

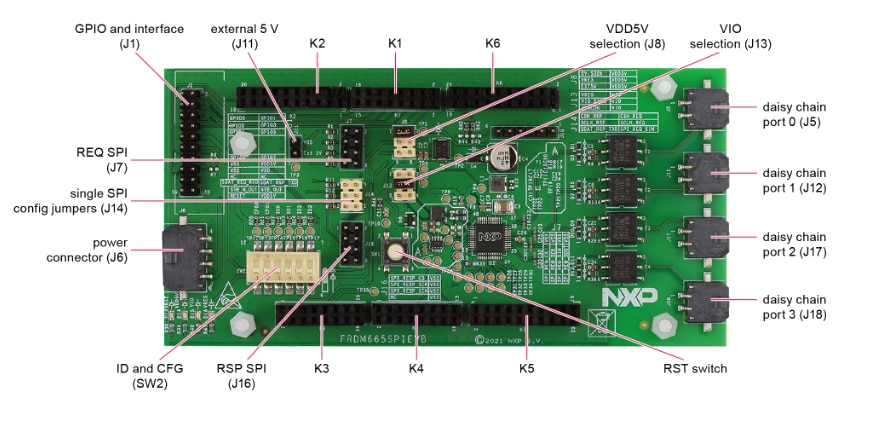

FRDM665SPIEVB Komponenten

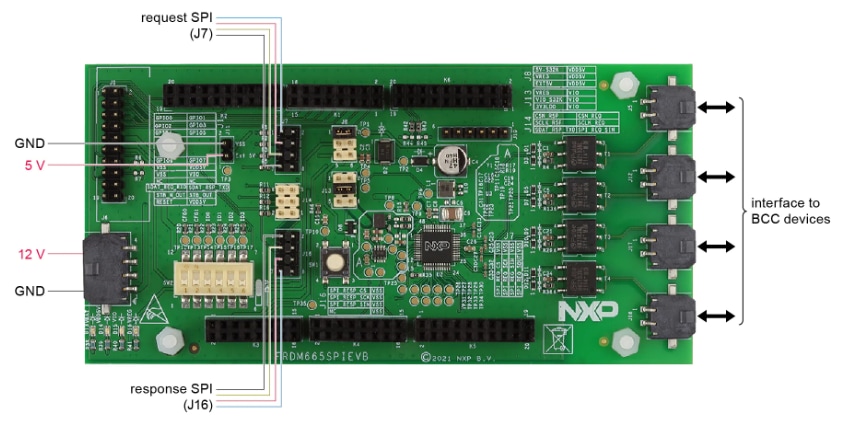

FRDM665SPIEVB Externe Board-Schnittstelle

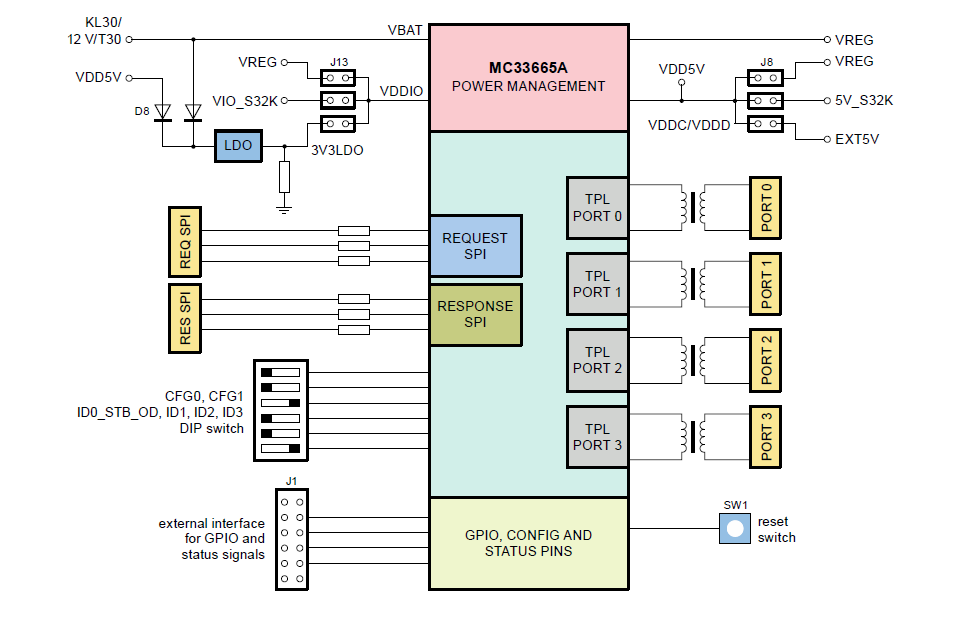

FRDM665SPIEVB Blockdiagramm
