NXP Semiconductors KITPF502xSKTEVM Sockelboard-Kit
Das NXP KITPF502xSKTEVM Sockelboard-Kit enthält alle Hardware, die zur vollständigen Evaluierung der PF502x integrierten Leistungsmanagement-Schaltkreise (PMICs) erforderlich ist. Das KITPF502xSKTEVM Sockelboard-Kit bietet eine Kommunikationsschnittstelle basierend auf dem FRDM-KL25Z Freedom-Board zur FlexGUI-Software, wodurch der PMIC vollständig konfiguriert und gesteuert werden kann.
Merkmale
- SWx im Einphasen-Modus (Standard) oder Mehrphasen-Modus bis zu einer Spitze von jeweils 3,5 A
- LDO1 von 1,5 V bis 5,0 V, bis zu 400 mA
- PWRON-Schalter für globale Aktivierung oder Freigabe
- Individueller Freigabe-Steuerschalter für jeden Regler
- LEDs zur Anzeige des einzelnen PGOODx- und globalen PGOOD-Status
- USB-Schnittstelle über FRDM-KL25Z für Registerzugriff, TBB-Modus und OTP-Programmierung
- Mehrere Signalsteckverbinder für einen einfachen Zugriff
- Reihenklemmen und Testpunkt für alle Regler für ein einfaches Testen und Evaluieren
Applikationen
- Automotive-Radarsysteme
- Einstieg-Infotainment/vernetzter Funk
- Mid- bis High-Infotainment/eCockpit
- V2X-Kommunikation
- Frontsicht-Kamera
Technische Daten
- PMIC
- Mehrfach-Ausgang
- OTP-programmierbar
- Passend für ASIL-B-Sicherheitsstufe
- FRDM-KL25Z Board-Software-Schnittstelle
- Hochgeschwindigkeits-I2C durch KL25Z-Konnektivität
- PMIC-Freigabe sowie IO-Steuerbrücken und -Schalter
- PGOOD-Anzeige-LED

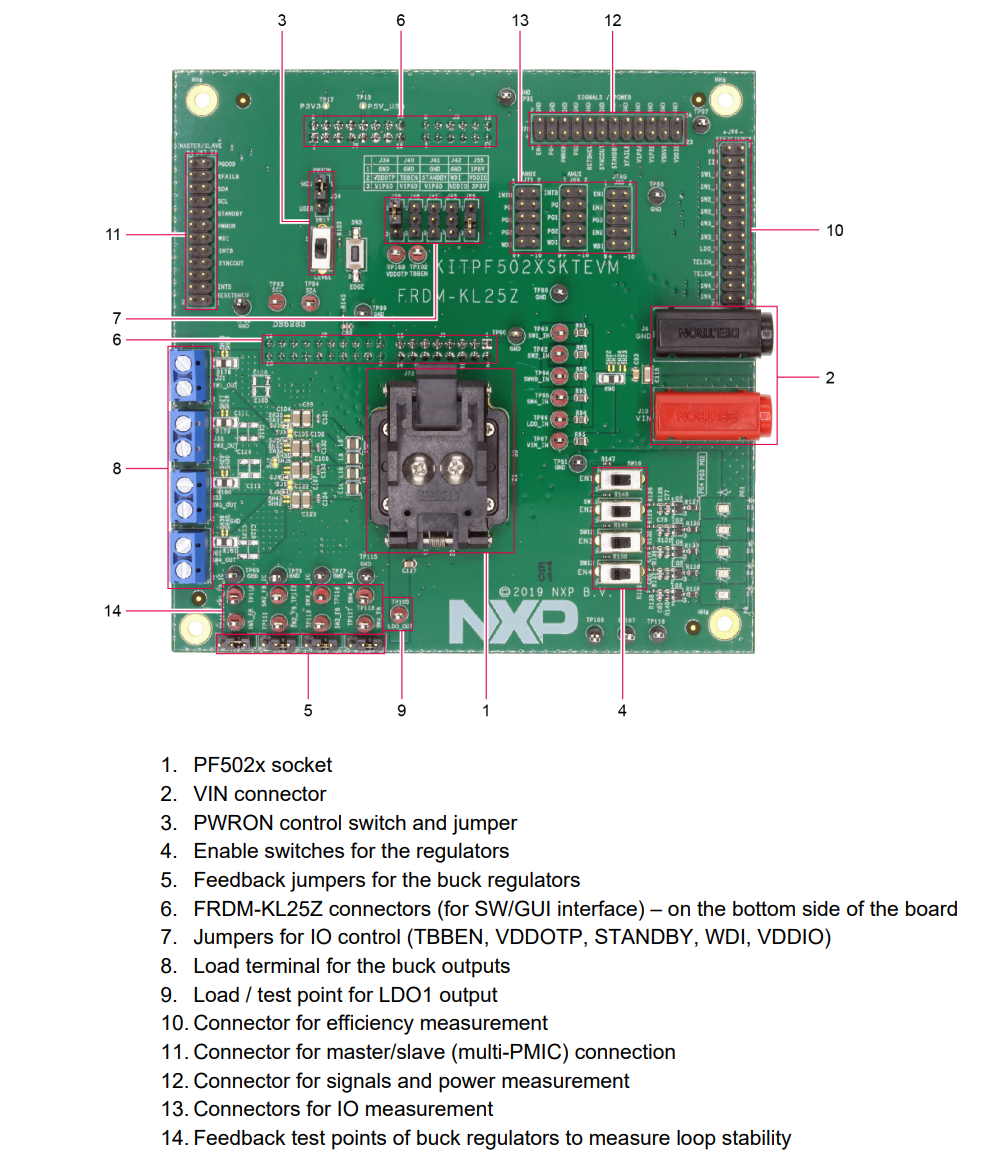

Empfohlene Komponenten

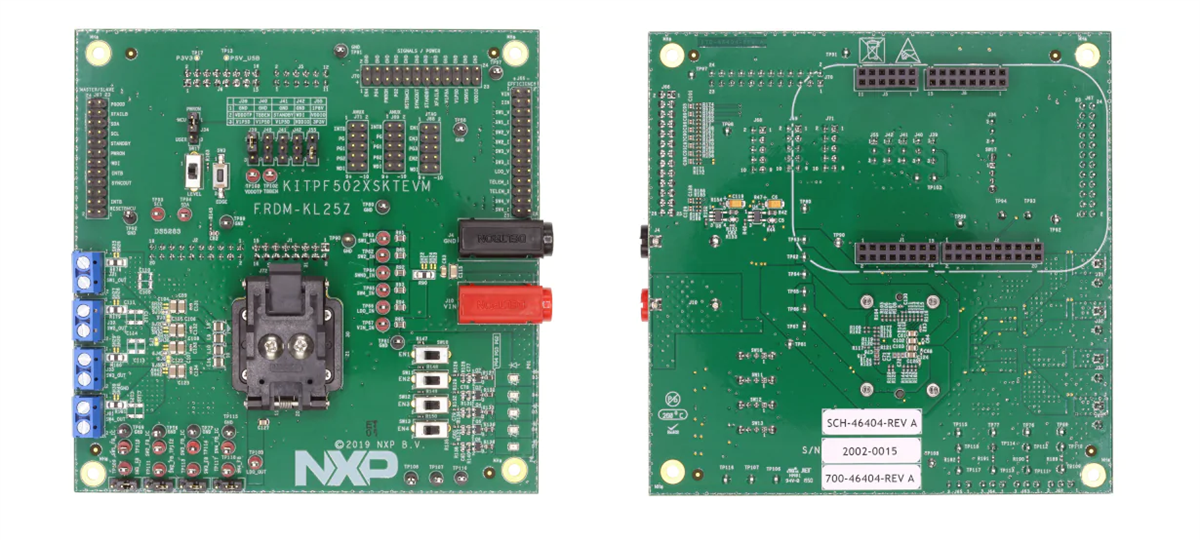

Vorder- und Rückseitenansicht
Weitere Ressourcen
Dazugehörige Produkte
NXP Semiconductors PF502x Integrierte Leistungsmanagement-Schaltkreise
Enthält mehrere Hochleistungs-Abwärtsregler in einem einzigen Bauteil.
