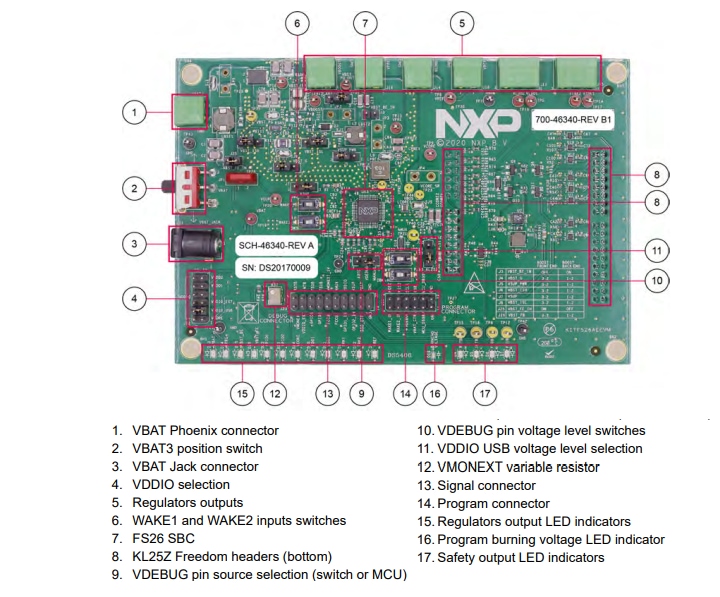

NXP Semiconductors KITFS26AEEVM Evaluierungsboard

Das NXP Semiconductors KITFS26AEEVM Evaluierungsboard bietet Flexibilität für alle Bauteil-Funktionen und nimmt Messungen auf dem Hauptteil der Applikation vor. Die Kombination des FRDM-KL25Z (verbunden mit dem Board) mit der FS26 GUI-Software von NXP ermöglicht eine vollständige Konfiguration und Steuerung der FS26 SBCs. Die FS26 ist auf dem KITFS26AEEVM Board mit einem Superset-Teil bestückt. Der auf dem Board verlötete FS26xx kann einmal verschmolzen werden, oder es ist möglich, beliebig viele Konfigurationen im Emulationsmodus zu testen.

Das KITFS26AEEVM Board von NXP wurde entwickelt, um insgesamt bis zu 2,0 A auf VPRE zu erhalten. Das Layout wird mit einem 6-Schicht-Stapel-PCB-Stack-up mit einer festgelegten anfänglichen Strombegrenzung von 1 A implementiert.

Merkmale

  • VBAT-Stromversorgungssteckverbinder (Jack und Phoenix)
  • VPRE-Ausgangsfähigkeit von bis zu 2,0 A
  • VBOOST im unabhängigen Modus oder in Front-End-Topologie zur Unterstützung von Batteriestartprofilen
  • VCORE bis zu einer Spitze von 1,5 A
  • LDO1 und LDO2 von 3,3 V oder 5,0 V, bis zu 400 mA
  • VTRK1 und VTRK2 von 3,3 V oder 5,0 V, bis zu 125 mA
  • Genauigkeitsregler mit VREF von 1 % für externe ADC-Referenz
  • FS0B, FS1b Externe Sicherheitspins
  • USB-zu-SPI-Protokoll für eine einfache Verbindung mit der Software-GUI
  • LEDs, die den Signal- oder Reglerzustand anzeigen
  • Manuelle oder automatisierte Programmierung der OTP-Sicherung
  • Fortschrittliche Systemüberwachung über AMUX oder externen ADC
  • Analoger variabler Widerstand zur Prüfung der externen VMON

Lieferumfang Kit

  • Bestücktes und getestetes Evaluierungsboard und vorprogrammiertes FRDM-KL25Z Mikrocontroller-Board in einem antistatischen Beutel
  • USB-STD-A-zu-USB-B-Mini-Kabel von 2 Fuß (0,6 m)
  • 2 x Steckverbinder, Anschlussklemmenstecker, 2-polig, 3,81 mm
  • 3 x Steckverbinder, Anschlussklemmenstecker, 3-polig 3,81 mm
  • Steckbrücken auf dem Board montiert
