NXP Semiconductors Kinetis KE1xZ Mikrocontroller

DNXP Semiconductors Kinetis KE1xZ Mikrocontroller basieren auf dem ARM® Cortex®-M0+-Core mit bis zu 256 KB Flash, 32 KB RAM und dem vollständigen Satz von Analog-/Digital-Funktionen. Der KE1xZ bietet eine höhere Leistungsfähigkeit und breitere Skalierbarkeit mit einer robusten TSI, die eine hohe Stabilität und Genauigkeit für HMI-Systeme bietet. Der 1MSPS-ADC und FlexTimer unterstützt den Aufbau einer perfekten Lösung für BLDC-Motorsteuersysteme.

Merkmale

  • Der ARM Cortex-M0+-71MHz-Core unterstützt die Verarbeitung von Bandbreitenanforderungen bei gleichzeitiger Kosteneffizienz, benutzerfreundlichen Gehäusen und einem großen Angebot von Speicherdichten.
  • Verbesserte robuste IOS sorgen für eine hohe Leistungsfähigkeit in lauten Umgebungen.
  • Die Robuste TSI unterstützt sowohl den gegenseitigen CAP-Modus und Self-CAP-Modus und bietet Flexibilität für bis zu 36  Berührungstasten.
  • Der FlexTimer verfügt über eine 8-Kanal-PWM und unterstützt eine Dreiphasen-Motorsteuerung mit Totzeiteinfügung und Fehlererkennung.
  • Der 1MSPS-12b-ADC mit einem Eingang von bis zu 16 Kanälen pro Modul bietet eine schnelle Abtastrate für eine zeitnahe Datenumwandlung und Speicherung.
  • Analog-Komparator für eine schnelle Ansprechzeit auf externe Analog-Änderungen.
  • Programmierbarer Verzögerungsblock mit flexiblem Auslösesystem bietet verschiedene Zusammenschaltungen für On-Chip-Module, ADC, DAC, FlexTimer, ACMP usw.
  • FlexIO bietet Flexibilität für die Implementierung der seriellen Kommunikationsschnittstelle.
  • Das Boot-ROM stellt einen On-Chip-Bootcode und serielle Anschlusstreiber zur Verfügung, die Flash-Speicherplatz sparen können sowie flexible Boot-Optionen und eine systeminterne Programmier-Unterstützung bieten.
  • Schnellere Markteinführungszeit mit umfassenden Aktivierungslösungen, einschließlich SDK (Treiber, Bibliotheken, Stapel), IDE, Bootloader, RTOS, Online-Community und vieles mehr.

Applikationen

  • Haushaltsgeräte:
    • AC, Waschmaschine, Mikrowelle, Induktionsherd
    • UI, Mainboard-Steuerung (Touch und Non-Touch)
  • Motor- und Leistungssteuerung:
    • Motor-, Inverter- und Lüftersteuerung
    • Stromsparende UPS-Kommunikation und UIU-Steuerung
  • Industriesteuerung:
    • Fabrikautomatisierung, HMI-Steuerungs- Alarmüberwachung
    • Externes Calling-Board für Fahrstühle
    • Leistungschalter, MCCB/ACB

Videos

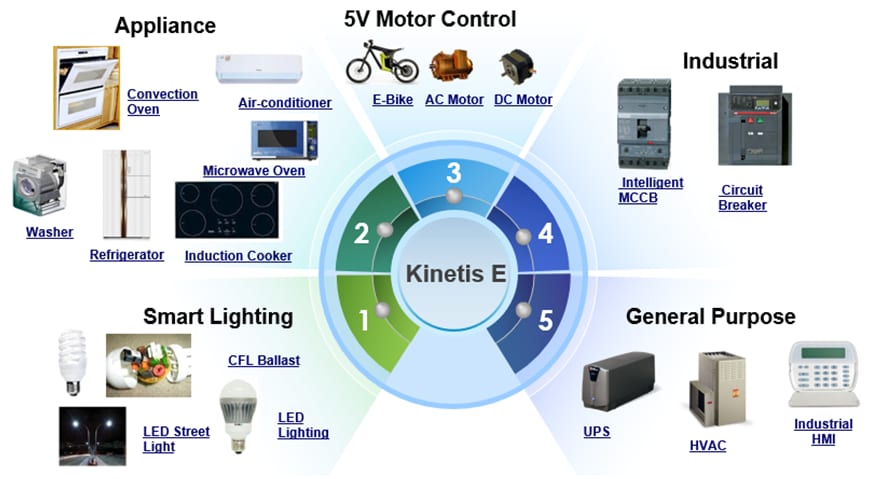

Allgemeine robuste 5V-Anwendungsfälle

NXP Semiconductors Kinetis KE1xZ Mikrocontroller

Blockdiagramm

Blockdiagramm - NXP Semiconductors Kinetis KE1xZ Mikrocontroller
