NXP Semiconductors FS5600 Automotive-Abwärtsregler und -Controller
Der NXP Semiconductors FS5600 Automotive-Abwärtsregler und -Controller enthält einen batterieverbundenen DC/DC-Controller mit externen FETs und einen batterieverbundenen DC/DC-Wandler mit internen FETs. Der NXP FS5600 bietet funktionale Sicherheitsfunktionen, einschließlich unabhängige Spannungswächter, einen Watchdog-Timer mit Fenster, I/O-Überwachung über ERRMON und FCCU und einen integrierten Selbsttest. Der FS5600 wird in verbesserten ASIL-B-, ASIL-B- und QM-Ausführungen angeboten. Die verbesserte ASIL-B-Version verfügt über einen herausfordernden Watchdog und eine Logik-BIST (LBIST), die verwendet werden können, um die funktionale ASIL-D-Sicherheit auf Systemebene zu erreichen. Für die ASIL-D-Konformität sind möglicherweise zusätzliche Sicherheitsmechanismen auf Systemebene erforderlich.
Merkmale
- 2 x Hochspannungs-Abwärtswandler:
- Abwärtsregler – externe FETs – 900-mA-Gate-Antriebsstrom
- Abwärtsregler – interne FETs – Lastkapazität von mehr als 3 A
- Ausgangsgenauigkeit: ±2 %
- Schaltfrequenz: 250 kHz bis 3 MHz
- PFM-Modus mit hohem Wirkungsgrad
- GPIOs für einen nahtlosen Betrieb mit PF-PMICs
- Eingestuft von -40 °C bis +150 °C TJ
- 5.0mm x 5.0mm QFN-32
- AEC-Q100 Klasse 1 qualifiziert
- Sicherheitsfunktionen:
- Erhältlich in verbesserten ASIL-B-, ASIL-B- und QM-Ausführungen
- 2 interne und bis zu 4 externe Spannungswächter mit hoher Genauigkeit
- Watchdog-Timer mit Fenster
- ERRMON- und FCCU-Überwachung
- 2 x PGOOD- und 1 x FS0B-Ausgänge
- ABIST und LINUM für die neueste Fehlerprüfung
Applikationen
- Infotainment/Kombiinstrumente/Aufmerksamkeits-Assistent
- Telematik
- V2X
- Radar
- Vision
- FAS
- Sensor-Fusion
Dazugehöriges Evaluierungskit
NXP Semiconductors FS5600 Evaluierungskits
Das Kit verfügt über den FS5600 Dual-Automotive-Abwärtsregler und -Controller.

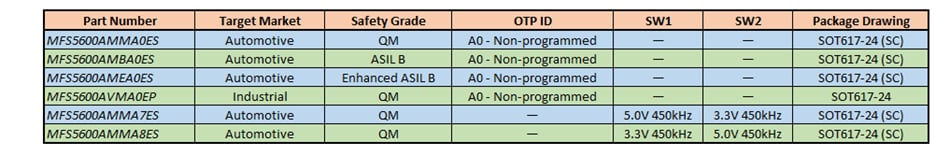

Bauteil-Ausführungen

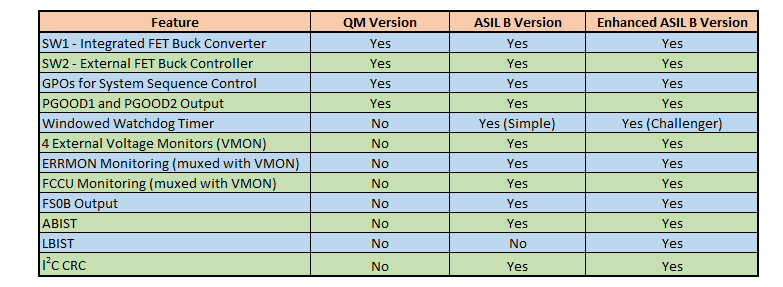

Ausführungsoptionen

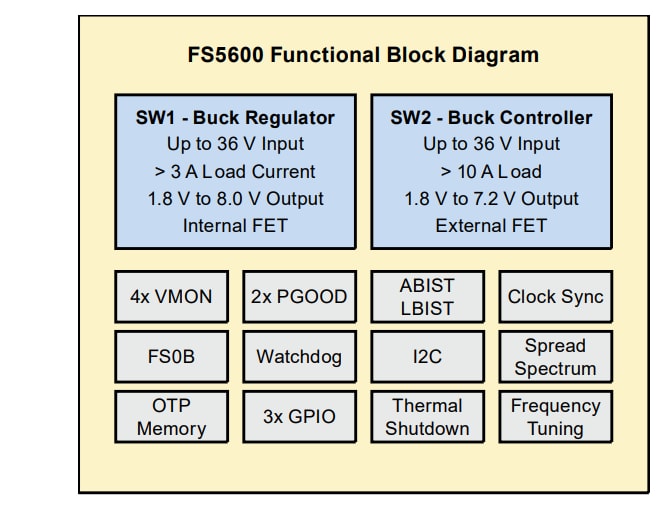

Blockdiagramm

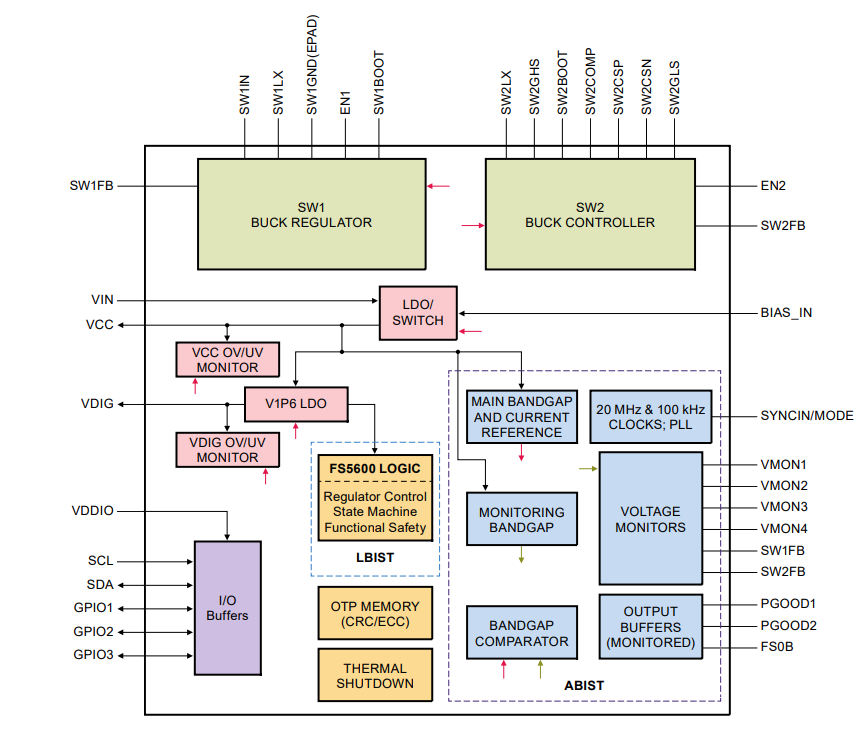

Internes Blockdiagramm
Veröffentlichungsdatum: 2021-07-06
| Aktualisiert: 2022-03-11
