Nexperia SOT8015 oberflächenmontierbare Gehäuseprodukte
Die oberflächenmontierten SOT8015-Gehäuseprodukte von Nexperia bieten ein extrem dünnes, unbedrahtetes Kunststoffgehäuse mit kleinen Konturen und seitlich benetzbaren Flanken (SWF). Der SOT8015 hat drei Anschlüsse, einen Raster von 0,65 mm und ein Gehäuse von 1,1 mm x 1 mm x 0,48 mm. Das SOT8015-Gehäuse verfügt über einen beschreibenden Gehäusestilcode von HUSON (thermisch verbesserter, extrem dünner kleiner Umriss, keine Anschlüsse) und einen Footprint von 1,4 mm x 1,8 mm. Die SOT8015-Bauteile von Nexperia haben eine 2,52 mm2 Footprint-Fläche.
Merkmale
- B (unten) Code der Klemmenposition
- HUSON3 Beschreibender Code für die Gehäuseausführung
- DFN1110D-3 Industriecode für die Gehäuseausführung
- HUSON-Gehäuse (thermisch verbessertes, ultradünnes, kleines Gehäuse, ohne Anschlüsse) Beschreibender Code
- Gehäusematerialtyp: P (Kunststoff)
- MO-340BA JEDEC-Gehäuseumriss-Code
- S (Oberflächenmontage) Montageart
- Keine detaillierten grafischen Referenzen des Gehäuseumrisses
- 29.11.2019 Veröffentlichungsdatum
- SOT8015 Hersteller-Gehäusecode
- 1,4 mm x 1,8 mm Footprint-Abmessungen
- 2,52 mm2 Footprint-Fläche

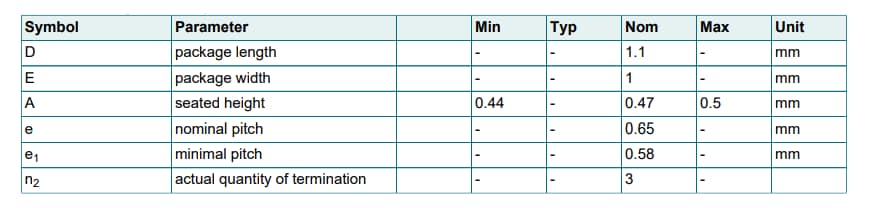

Gehäuse Zusammenfassung
Videos
Verwandte Produktfamilie
Nexperia SOT23 oberflächenmontierbare Gehäuseprodukte
In einem oberflächenmontierbaren Kunststoffgehäuse mit drei Anschlüssen enthalten: 1,9 mm Raster, 2,9 mm x 1,3 mm x 1 mm.
Nexperia SOT323 oberflächenmontierbare Gehäuseprodukte
Oberflächenmontierbares Kunststoffgehäuse mit 3 Anschlüssen, 1,3 mm Raster, 2 mm x 1,25 mm x 0,95 mm Gehäuse.
Nexperia SOT1215 oberflächenmontierbare Gehäuseprodukte
Bietet ein unbedrahtetes, thermisch verbessertes, ultradünnes Kunststoffgehäuse mit seitlich benetzbaren Flanken.
Nexperia SOT8009 oberflächenmontierbare Gehäuseprodukte
Ein unbedrahtetes, ultrakleines Kunststoffgehäuse mit seitlich benetzbaren Flanken (SWF).

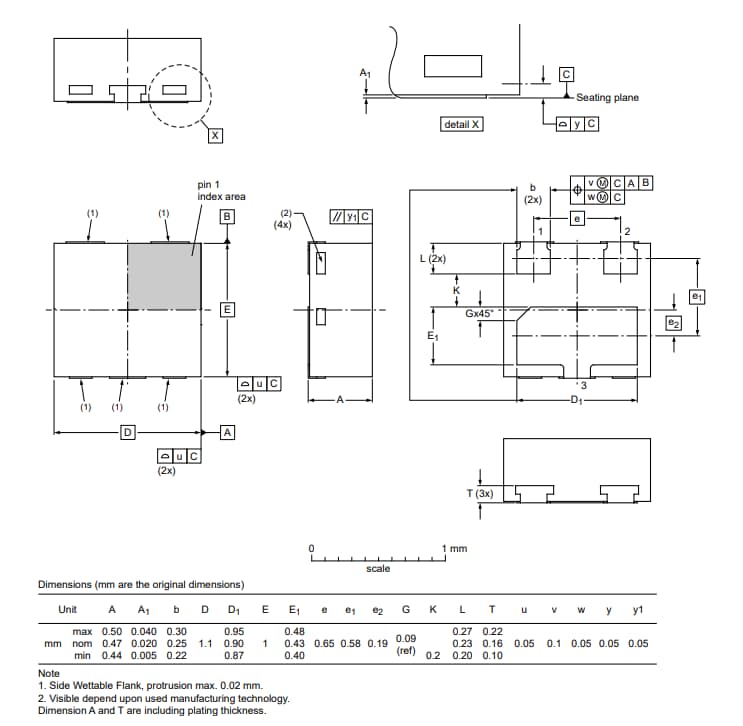

Gehäuseabmessungen
