Nexperia NPS7601 Einzelkanal Niedrige Intelligenz Lastschalter
Der Nexperia NPS7601 Single-Channel Low IQ-Lastschalter ist ein regulierter Forward-Drop-Lastschalter mit Always-On- und True-Reverse-Current-Blocking-Fähigkeiten. Er ermöglicht ein effizientes Umschalten zwischen den Stromschienen, minimiert Leistungsverluste und erlaubt eine präzise Laststeuerung.
Der Nexperia NPS7601 arbeitet in einem Eingangsspannungsbereich von 1,5 V bis 5,5 V und unterstützt einen Dauerstrom von bis zu 1,5 A. Ein auf Aktivhoch gesetzter Eingangs-EN-Pin steuert den Betrieb und ermöglicht die Isolierung der Last, indem der Strom in beide Richtungen blockiert wird, wenn der Pin auf Niedrig gehalten wird. Wenn EN auf High gesetzt wird und Eingangsspannung den Wert der Ausgangsspannung überschreitet, schaltet der NPS7601 kontrolliert ein und steuert den Einschaltstrom, um einen Leistungsabfall-Spannung an der Quelle zu verhindern.
Um eine schnell wirkende, echte Rückstromblockierung mit einem minimalen transienten Rückstrom zu erreichen, verwendet das Gerät ein geregeltes Vorwärts-Spannungs-Schema. Diese aktive Aussteuerung überwindet die Einschränkungen der gängigen IN-to-OUT-Spannungsvergleicher-basierten Lösungen, die oft Hunderte von Milliampere vor der Aktivierung erfordern.
Merkmale
- 1,5 V bis 5,5 V Eingangsspannungsbereich
- 1,5 AA maximaler Dauerstrom
- Geringe 600nA (typ.) Ruhestrom (IQ)
- Geringe 120nA (typ.) Abschaltstrom (ISD)
- -220nA Sperrstrom (aus dem IN-Pin)
- Echte Rückstromblockierung
- VIN ≥ 1.5V (mit EN ist HIGH und VOUT ≥ VIN)
- VIN = 0V (wenn VOUT ≥ VIN)
- Kontrollierte Anstiegszeit beim Start
- Übertemperaturschutz
- Kurzschlussschutz
- SOT8113, 4-poliges, wafer-level Chip-Scale-Gehäuse
- -40 °C bis +125 °C Temperaturbereich (Ta)
Applikationen
- Unterhaltungselektronik
- Wearables
- Internet der Dinge (IoT) Bauteile
- Batteriebetriebene und Batterieunterstützte Systeme
- USB-betriebene Bauteile

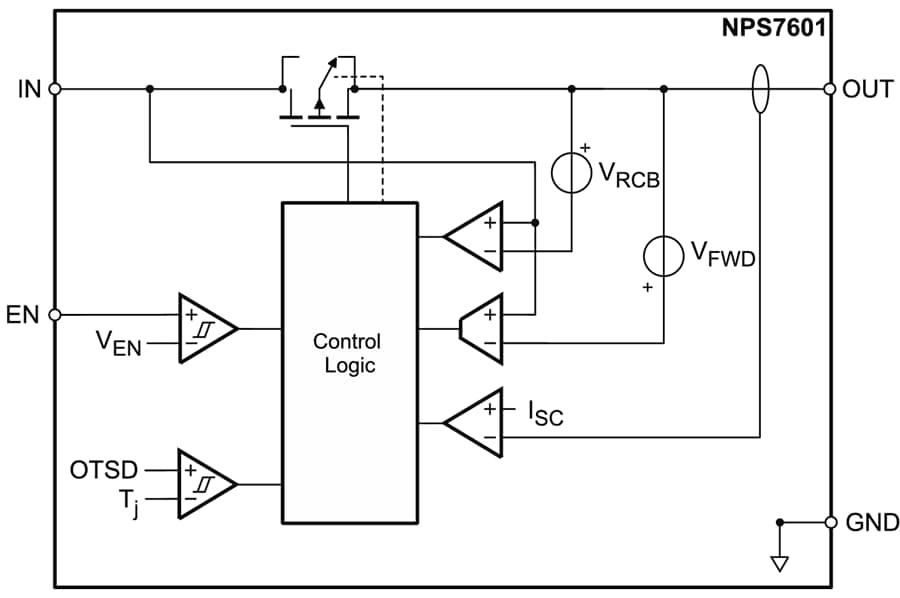

Funktionsdiagramm
Development Tool
Nexperia NEVB-NPS7601 Lastschalter Evaluierungsboard
Zur Prüfung des Betriebsverhaltens des NPS7601, ein verlustarmer integrierter Lastschalter für verschiedene Applikationen.
