Nexperia NextPower 80-/100-V-MOSFETs

Nexperia NextPower 80/100V MOSFETs werden für Schaltapplikationen mit hohem Wirkungsgrad und hoher Zuverlässigkeit empfohlen. Die NextPower MOSFETs verfügen über einen niedrigeren 50 % RDS(on) und eine starke Avalanche-Energieeinstufung. Die Bauteile eignen sich hervorragend für Netzteile, Telekommunikation, Industriedesigns, USB-PD-Typ-C-Ladegeräte und -Adapter sowie 48 V DC/DC-Adapter. Die Bauteile verfügen über geringe Body-Dioden-Verluste mit Qrr bis hinunter zu 50 Nanocoulomb (nC). Dies führt zu einem niedrigeren Sperrverzögerungsstrom (IRR), niedrigeren Spannungsspitzen (Vpeak) und reduziertem Überschwingen für eine weitere optimierte Totzeit.

Merkmale

  • Niedriger Qrr für einen höheren Wirkungsgrad und niedrigere Spitzen
  • FOM mit niedrigem Qg × RDS(on) für Schaltapplikationen mit hohem Wirkungsgrad
  • Starke Avalanche-Energieeinstufung (Eas)
  • 80-V- und 100-V-Portfolio
  • Avalanche-bewertet und 100 % getestet
  • Ha-freies und RoHS-konformes LFPAK56-Gehäuse, LFPAK88-Gehäuse
  • LFPAK56 (SOT669), LFPAK56E (SOT1023) und LFPAK88 (SOT1235) wellenlötbare Gehäuse

Applikationen

  • Synchrone Gleichrichter in AC/DC und DC/DC
  • 48 V primärseitiger DC/DC-Schalter
  • BLDC-Motorsteuerung
  • USB-PD-Adapter und Ladegeräte
  • Vollbrücken- und Halbbrücken-Applikationen
  • Flyback- und Resonanz-Topologien

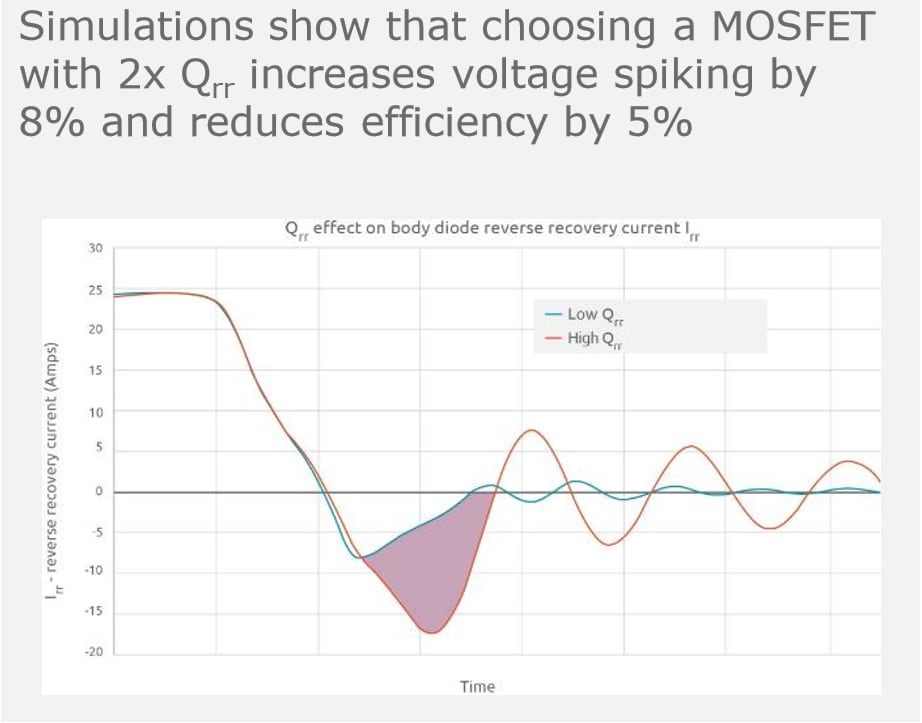

Applikationsleistung

Nexperia NextPower 80-/100-V-MOSFETs

Weitere Ressourcen

Videos

View Results ( 12 ) Page
Teilnummer Datenblatt Beschreibung Vgs th - Gate-Source-Schwellspannung Qg - Gate-Ladung
PSMN1R8-80SSFJ PSMN1R8-80SSFJ Datenblatt MOSFETs SOT1235 N-CH 80V 270A 4 V 148 nC
PSMN2R0-100SSFJ PSMN2R0-100SSFJ Datenblatt MOSFETs SOT1235 100V 267A N-CH MOSFET 4 V 161 nC
PSMN012-100YSFX PSMN012-100YSFX Datenblatt MOSFETs SOT669 100V 65A N-CH MOSFET 4 V 29 nC
PSMN4R5-80YSFX PSMN4R5-80YSFX Datenblatt MOSFETs SOT669 N-CH 80V 100A 4 V 60 nC
PSMN5R5-100YSFX PSMN5R5-100YSFX Datenblatt MOSFETs SOT669 100V 115A 4 V 64 nC
PSMN7R2-100YSFX PSMN7R2-100YSFX Datenblatt MOSFETs SOT669 100V 111A N-CH MOSFET 4 V 50 nC
PSMN9R8-100YSFX PSMN9R8-100YSFX Datenblatt MOSFETs SOT669 100V 80A N-CH MOSFET 4 V 34 nC
PSMN3R5-80YSFX PSMN3R5-80YSFX Datenblatt MOSFETs SOT1023 N-CH 80V 150A 4 V 75 nC
PSMN015-100YSFX PSMN015-100YSFX Datenblatt MOSFETs SOT669 100V 55A N-CH MOSFET 4 V 24 nC
PSMN3R9-100YSFX PSMN3R9-100YSFX Datenblatt MOSFETs SOT1023 100V 120A N-CH 4 V 79 nC
Veröffentlichungsdatum: 2020-08-28 | Aktualisiert: 2024-05-06
