Nexperia NEX30606 Evaluierungsboard
Das Evaluierungsboard NEX30606 von Nexperia ist für den hocheffizienten Abwärtswandler NEX30606 konzipiert. Die Wandler der Baureihe NEX30606 bieten einen extrem niedrigen Betriebsruhestrom von 220 nA (typisch). Der NEX30606 von Nexperia verwendet eine Constant-On-Time(COT)-Steuerung, um einen Betriebsmodus mit geringer Leistungsaufnahme und schnelle Transienten bei einer Schaltfrequenz von 1,5 MHz zu erreichen.
Das Evaluierungsboard NEX30606 von Nexperia liefert eine über 196 Stufen einstellbare Spannung zwischen 0,7 V bis 3,3 V, die über den Widerstand am VSET-Pin eingestellt werden kann.
Merkmale
- 1,8 V bis 5.0 V Eingangsspannungsbereich
- Ausgangsspannungsbereich von 0,7 V bis 3,3 V (16-stufig einstellbare Spannung)
- Ausgangsstrom von bis zu 600 mA
- Mithilfe eines Jumpers kann der Ausgang aktiviert oder deaktiviert werden
Applikationen
- Tragbare Elektronik
- Intelligente Messgeräte
- Asset-Tracking-Gerät
- Medizinische Sensorpflaster und Überwachungsgeräte
- Industrielles IoT/NB-IoT
- Mit AA-Batterien versorgte Applikationen
Verwandte Wandler
Nexperia NEX30606 Abwärtswandler mit hohem Wirkungsgrad
Bieten einen extrem niedrigen Betriebsruhestrom von typischerweise 220 nA.

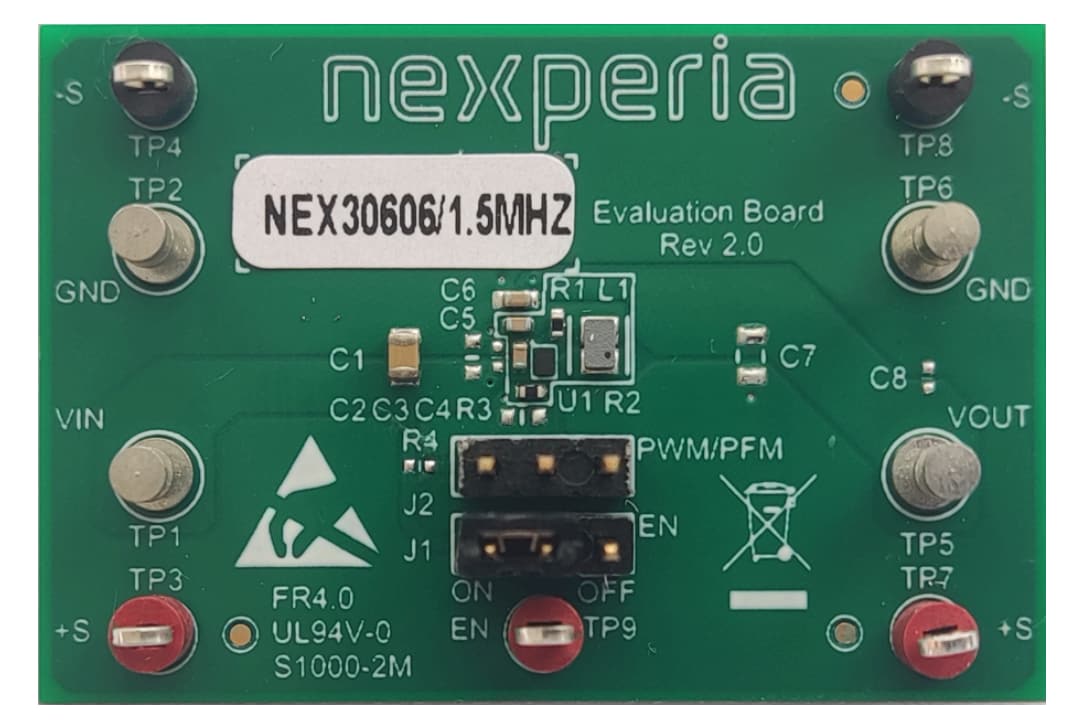

Layout
Veröffentlichungsdatum: 2025-08-10
| Aktualisiert: 2025-12-08
