Nexperia 74LVC1G240 Einzel-invertierender Buffer/Leitungstreiber

Die einzel-invertierenden Buffer/Leitungs-Treiber 74LVC1G240 von Nexperia sind invertierende 1-Bit-Buffer/Leitungstreiber mit einem 3-Zustands-Ausgang. Der 74LVC1G240 verfügt über eine Ausgangsfreigabe OE, die einen hochohmigen AUS-Zustand bei HIGH freigibt. Ein 3,3-V- oder 5-V-Bauteil steuert die Eingänge und bietet so Flexibilität als Übersetzer in gemischten 3,3-V- und 5-V-Umgebungen. Die Schmitt-Trigger-Aktion an allen Eingängen macht die Schaltung tolerant gegenüber langsameren Anstiegs- und Abfallzeiten der Eingänge.

Die 74LVC1G240 einzel-invertierenden Buffer-/Leitungstreiber von Nexperia sind vollständig für Partial-Power-Down-Anwendungen mit IOFF-Schaltungen spezifiziert. Die IOFF-Schaltung deaktiviert den Ausgang und verhindert so den potenziell schädlichen Stromrückfluss durch den 74LVC1G240, wenn dieser abgeschaltet wird.

Merkmale

  • Kompatibel mit JEDEC-Standard:
    • JESD8-7 (1,65 V bis 1,95 V)
    • JESD8-5 (2,3 V bis 2,7 V)
    • JESD8-B/JESD36 (2,7V bis 3,6V)
  • ±24mA Ausgangstreiber (VCC = 3,0V)
  • ESD-Schutz:
    • HBM ANSI/ESDA/JEDEC JS-001 Klasse 2 übersteigt 2000 V
    • CDM ANSI/ESDA/JEDEC JS-002 Klasse C3 übersteigt 1000 V
  • Breiter 1,65 V bis 5,5 V Versorgungsbereich
  • Hohe Rauschimmunität
  • CMOS mit geringem Stromverbrauch
  • Eingänge akzeptieren Spannungen bis zu 5V
  • Latch-Up-Leistung überschreitet 250mA
  • Direkte Schnittstelle mit TTL-Stufen
  • Spezifiziert von -40 °C bis +85 °C und von -40 °C bis +125 °C

Teile-Vergleichstabelle

Tabelle - Nexperia 74LVC1G240 Einzel-invertierender Buffer/Leitungstreiber

Funktionsdiagramme

Applikations-Schaltungsdiagramm - Nexperia 74LVC1G240 Einzel-invertierender Buffer/Leitungstreiber

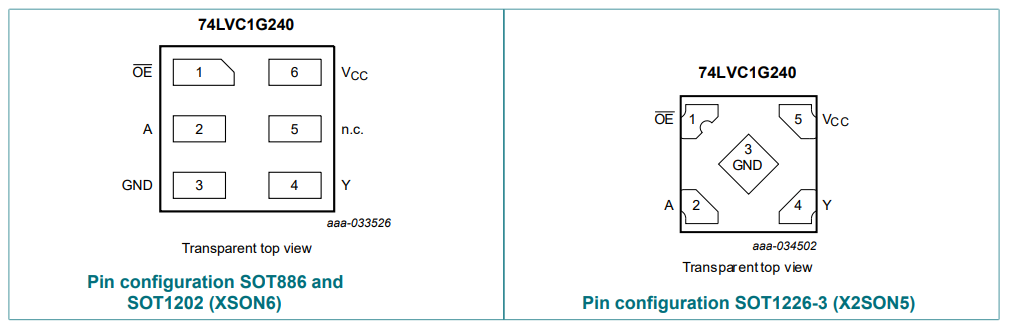

Pin-Konfigurationen

Technische Zeichnung - Nexperia 74LVC1G240 Einzel-invertierender Buffer/Leitungstreiber
Veröffentlichungsdatum: 2022-05-12 | Aktualisiert: 2022-08-10
