Murata Electronics Multi-Funk-Module vom Typ 2FP

Die Wi-Fi® 6 und BLUETOOTH® Low Energy (LE) 5.4 Multi-Funk-Module vom Typ 2FP von Murata Electronics sind kompakte und hochintegrierte Multi-Funk-Module, die auf dem drahtlosen Mikrocontroller (MCU) RW610 von NXP basieren. Der integrierte Hochleistungs- MCU bietet erweiterte Sicherheitsfunktionen für vernetzte intelligente Geräte in Smart Homes, Unternehmens- und Industrieautomatisierung, intelligentes Zubehör und intelligente Energie-Applikationen. Die Module vom Typ 2FP von Murata unterstützen Dualband-Wi-Fi 6, Bluetooth LE 5.4 und Ethernet. Diese Vielseitigkeit gewährleistet eine nahtlose Anschlussfähigkeit und einen hohen Wirkungsgrad im Betrieb. Der Typ 2FP unterstützt außerdem das Matter-Netzwerk über Wi-Fi und Thread, was die Interoperabilität und Verwaltung der Geräte vereinfacht.

Merkmale

  • NXP RW610 MCU im Inneren
  • 260 MHz Arm® Cortex®-M33
  • Unterstützt die technischen Daten von IEEE 802.11a/b/g/n/AC/ax
  • Dualband 2,4 GHz
  • 5 GHz Wi-Fi 6
  • SISO mit 20-MHz-Kanälen, Datenraten bis MCS9
  • Unterstützt Bluetooth 5.4
  • 1,2 MB SRAM, 16 MB Flash und eine externe PSRAM-Schnittstelle zur Erweiterung des Systemspeichers auf bis zu 128 MB
  • 64x GPIOs, FlexSPI, SDIO 3.0, Ethernet, USB, USART, I2C, SPI, I2S, PCM, ACOMP, DAC, ADC und JTAG
  • HF-Signal vom Pin-Pad
  • -40 °C bis +85 °C Betriebstemperaturbereich
  • Abmessungen: 12,0 mm x 11,0 mm x 1,55 mm (maximal)
  • Gewicht: 0,54 g
  • Feuchtigkeitsempfindlichkeitsstufe (MSL) 3
  • Oberflächemontage-Typ
  • RoHS-konform
  • Gesamt-FIT 56,11
  • NXP EdgeLock™ Sicherheitstechnologie
  • PSA-Zertifizierung Stufe 3 (NXP RW610)

Applikationen

  • Smart Homes
  • Unternehmens- und Industrieautomatisierung
  • Intelligentes Zubehör
  • Intelligente Energie

Aufbau

Schaltungsanordnung - Murata Electronics Multi-Funk-Module vom Typ 2FP

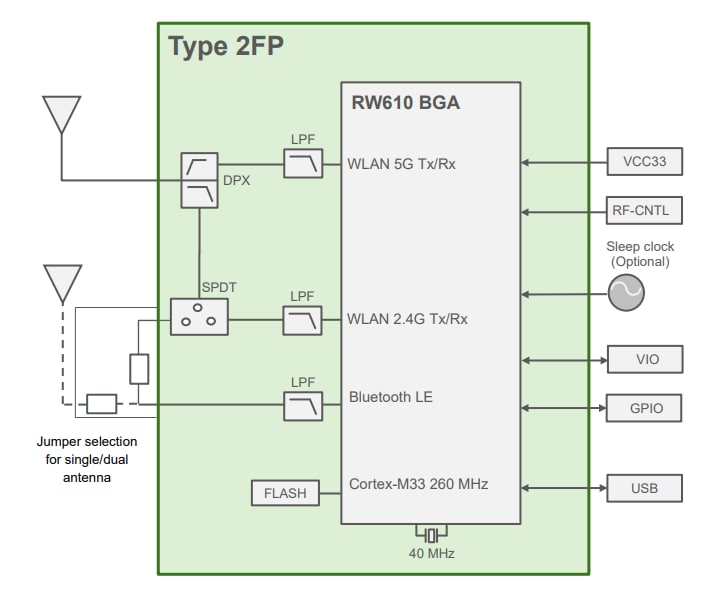

Blockdiagramm

Blockdiagramm - Murata Electronics Multi-Funk-Module vom Typ 2FP
Veröffentlichungsdatum: 2025-10-27 | Aktualisiert: 2026-01-28
