Murata Wireless SN2100 Hochleistungs-Bluetooth® Modul

Murata Wireless SN2100 Hochleistungs-Bluetooth® Modul

Das Murata Wireless SN2100 Hochleistungs-Bluetooth® Modul ist ein vollständiges, Hochleistungs-(Klasse 1)-Bluetooth-Modul nach Industriestandard mit integrierter Antenne für M2M-Anwendungen. Das SN2100 integriert Bluetooth® IC, PA, RF Front-End, TCXO, und eine Chip-Antenne in einem kleinen LGA-Formfaktor und kann direkt in die Konstruktionen der OEMs eingebaut werden. Es bietet ein gesamtes 110 dB Link-Budget, das wesentlich besser ist als das der meisten Bluetooth® Module auf dem Markt. Dadurch eignet sich das SN2100 ideal für industrielle Steuerungsanwendungen, die üblicherweise größere Distanzen abdecken müssen. Das Modul bietet eine verlängerte Lebensdauer und eine Betriebstemperatur nach Industriestandard und ist somit für die industrielle Nutzung geeignet. Außerdem verfügt es über eine Standard-HCI-Schnittstelle zur Host-CPU.


Merkmale
  • 2,4 GHz Bluetooth v2 Klasse 1
  • Große Bereichsabdeckung: 250 m
  • Integrierte Chip-Antenne
  • Integrierter Langsamtakt
  • Industrieller Betriebstemperaturbereich
  • FCC/IC-zertifiziert, CE-kompatibel
Anwendungsbereiche
  • Beleuchtungssteuerung
  • Heimautomatisierung
  • Energiemanagement
    -Systeme für Haushalte
  • Smart Energy
  • Industrielle Steuerung und Überwachung
  • Gesundheits- und Fitness-Geräte

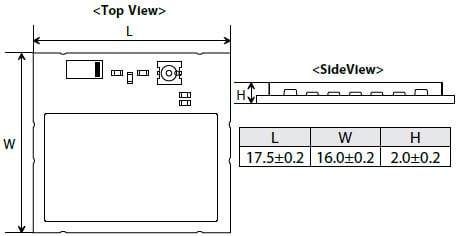

Modulabmessungen in mm

Modulabmessungen

Technische Daten
  • Max. Sendeausgangsleistung: +18 dBm
  • Empfangsempfindlichkeit: -92 dBm
  • Unterstützte Datenrate: BDR
  • 32 kHz Takt-Schaltkreis integriert
  • Host-Schnittstelle: UART/PCM
  • Versorgungsspannung: 2,2 V bis 3,3 V
  • Abmessungen: 17,5 x 16,0 x 2,0 mm
  • Betriebstemperatur: -40 ºC bis +85 ºC
  • RoHS-konform
  • MSL JEDEC Stufe 3

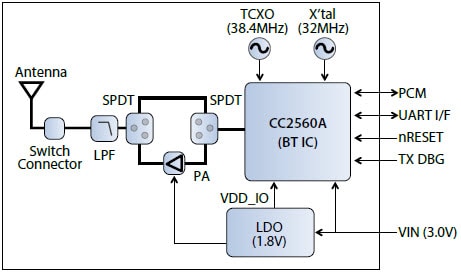

Blockdiagramm
Blockdiagramm

Murata Wireless SN2100 EM Entwicklungs-Kit

Das Murata Wireless SN2100 EM Entwicklungs-Kit wird für die Entwicklung von Kundenanwendungen auf der Texas Instruments MSP430 und der Stellaris® Plattform angeboten. Es bietet eine Bluetooth-Funktion zur Verbindung mit dem TI MSP430 und Stellaris® Entwicklungs-Kit. Das SN2100 EM Entwicklungs-Kit kann direkt an das TI MSP-EXP430F5438 und andere Entwicklungsplatinen über einen Adapter angeschlossen werden. Das Kit umfasst eine SN2100 EM Platine und eine Kurzanleitung.


Kit-Lieferumfang
  • 1 SN2100 EM Platine
  • Schnellstartleitfaden
  • Murata Electronics
  • Wireless
  • Embedded Solutions
