Murata SN1857 BT/BLE Drahtloses Modul

Muratas SN1857 BT/BLE Drahtloses Modul bietet 2,4 und 5 GHz WLAN plus Bluetooth und NFC-Funktion in einem kleinen, FCC/IC-zertifizierten und ETSI-kompatiblen Modul. Das SN1857 basiert auf dem WL1857 SOC von Texas Instruments. Das Modul unterstützt eine optimierte HF-Leistung, einschließlich eines hocheffizienten HF-Front-End-Schaltkreises, eines stabilen 26 MHz internen Referenztakts und U.FL koaxialen HF-Steckverbinders. Das Modul wurde entwickelt, um in Bereiche mit wenig Fläche zu passen und erfordert lediglich ein Minimum an externen Komponenten für seinen Betrieb. Softwaretreiber sind erhältlich für Linux- und Android-Betriebssysteme.

Merkmale

  • IEEE 802.11a/b/g/n kompatibel
  • 2,4 GHz MIMO 2T/2R Unterstützung
  • 5 GHz MISO 1T/2R Unterstützung
  • SISO 40 MHz Bandbreiten-Unterstützung
  • WiFi Direct, Soft AP- und Mehrzweck-Unterstützung
  • 4-Bit SDIO WLAN Host-Schnittstelle
  • Bluetooth 4.0 mit Bluetooth Low Energy
  • NFC-Karten- und Lesegerätfunktionen
  • Betrieb im industriellen Temperaturbereich
  • Geringer Energieverbrauch in allen Betriebsmodi
  • Schlafmodus mit extrem niedrigem Stromverbrauch
  • Miniatur-62-Anschluss-LGA-Gehäuse, 21,1 x 14,5 x 2,3 mm nominale Abmessungen
  • Open Source kompatible Wi-Fi und Bluetooth Softwaretreiber
  • Optional ANT-Unterstützung
  • Keine Produktionskalibrierung erforderlich

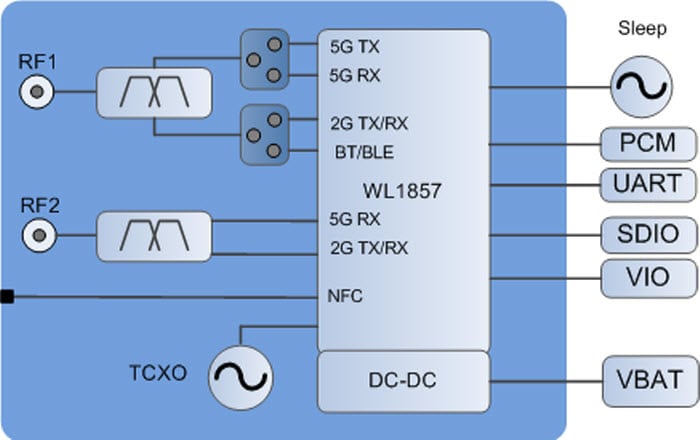

Blockdiagramm
Blockdiagramm
Drahtloses Modul - 88-00154-00

 Tochterkarte - 88-00155-86

 Kombinations-Kit - 88-00155-85
