Molex SMPM HF-Mehrfach-Steckverbinder liefern hohe Dichte, hervorragende Frequenzleistung und sind 30% kleiner als SMP-Designs. Molex SMPM HF-Mehrfach-Steckverbinder verringern das Systemgewicht im Vergleich zu größeren Steckverbindern und erhöhen die Herstellbarkeit unter Verwendung von Multiport-Steckverbindern. Die Mehrfach-Schnittstelle richtet sich selbst aus, um radialen und axialen Ausrichtungsfehlern standhalten zu können, die Teil des Platine-zu-Platine-Einsetzens sind. Diese Steckverbinder verfügen über einen Frequenzbereich von DC bis 65GHz und sind für das Militärwesen und für Hochfrequenz-Anwendungen konzipiert.
Merkmale
30% kleiner als SMP-Designs
Besonders für kompakte Anwendungen geeignet, die eine hohe Dichte erfordern
Frequenzbereich von DC bis 65GHz
Für das Militärwesen und für Hochfrequenz-Anwendungen konzipiert
MIL-PRF-39012-konform
Geringfügige Degradierung des Spannungs-Stehwellenverhältnisses (VSWR)
Erlaubt PCB-Konstrukteuren einen zusätzlichen Toleranzstapel
Kompensation von axialem Ausrichtungsfehler bis zu 0,25mm
Mehrfach-Buchsenschnittstelle

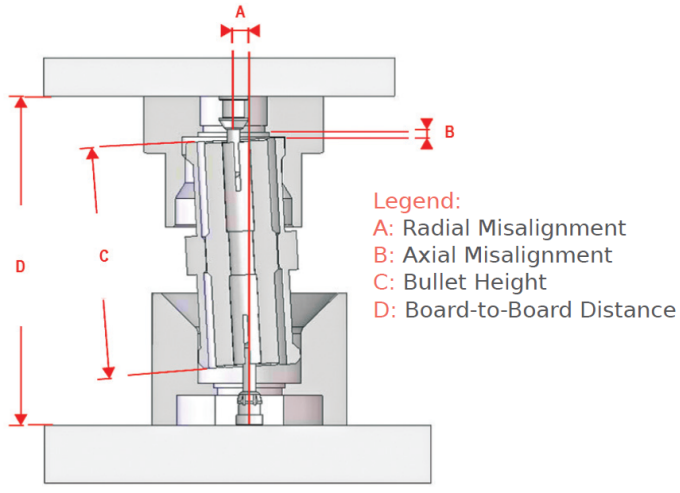

Richtet sich selbst aus, um radialen und axialen Ausrichtungsfehlern standhalten zu können, die Teil des Platine-zu-Platine-Einsetzens sind.
Liefert hervorragende elektrische Leistung ohne Degradierung durch mehrere Steckzyklen
Steckerschnittstelle „Catcher's Mitt‟ für zusätzliche Kompensierung von radialen Ausrichtungsfehlern ist erhältlich
Druckdesign
Macht die Verwendung von Gewinde und Schraubenschlüssel bei der Installation überflüssig
Anwendungsbereiche
Militär und Luftfahrt
Unbemannte Luftfahrzeuge
Radar
Störsender
PCBs
Eingang/Ausgang
Prüfung und Messung
Elektrische Spezifikationen
Spannung (max.):
Meeresspiegel — 275Vrms
21336 Meter — 85Vrms
Impedanz: 50Ω
Frequenzbereich: DC bis 65GHz
VSWR:
1,10 — DC bis 23GHz
1,15 — 23 bis 26GHz
1,35 — 26 bis 50GHz
Kontaktwiderstand (max.):
Mitte — 6,0mΩ
Außen — 2,0mΩ
Dielektrische Spannungsfestigkeit: 500Vrms
Isolationswiderstand: >= 5000MΩ
Physische Spezifikationen
Gehäuse:
Buchsenschnittstellen: BeCu
Steckerschnittstellen: BeCu, Messing, Kovar oder Edelstahl
