Molex Pico-Clasp™ Wire-to-Board-Steckverbinder
Molex Pico-Clasp™ Wire-to-Board-Steckverbinder sind Wire-to-Board-Steckverbinder mit formschlüssiger Verriegelung und dem kleinsten Rastermaß (1,00 mm). Pico-Clasp Steckverbinder mit einem Rastermaß von 1,00 mm sind in ein- und zweireihigen Ausführungen verfügbar. Diese Baureihe besteht aus reib- und formschlüssigen Verriegelungen für unterschiedliche Anwendungsbedürfnisse. Pico-Clasp ist für verschiedene Verbindungen in Flachbildschirmen (FPD) ausgelegt. Dieses Steckverbindersystem von Molex eignet sich ebenfalls hervorragend für den Einsatz in Notebook-PCs und anderen Kompaktgeräten.
Merkmale
- Kleinstes Rastermaß für Wire-to-Board-Crimpsystem mit formschlüssiger Verriegelung
- Ermöglicht Platzeinsparungen für die Montage weiterer Komponenten
- Innere formschlüssige Verriegelung (Schaltungsgrößen von 6 bis 50)
- Verhindert Drahtverhaken
- Blockiert das Drahtgewicht direkt und verhindert einen Bruch der Rastzunge
- Starke Steckhaltekraft und deutlich wahrnehmbarer Klick
- Äußere formschlüssige Verriegelung (Schaltungsgrößen von 3 bis 5)
- Starke Steckhaltekraft und deutlich wahrnehmbarer Klick
- Geringe Steck- und Ausziehkräfte
- Einfacher Ein- und Ausbau
- Breite Stiftleistenausführungen
- Bietet Kunden eine umfangreiche Auswahl und große Design-Flexibilität
Technische Daten
- Spannung: 50 V
- Strom: 1,0 A (28 bis 30 AWG), 0,8 A (32 AWG)
- Durchgangswiderstand: Max. 20 mΩ
- Isolierwiderstand: Min. 100 MΩ
- Durchschlagfestigkeit: 250 VAC für 1 Minute
- Anschlusshaltekraft: Min. 4,9 N (0,5 kgf)
- Haltbarkeit: 30 Zyklen
- Betriebstemperaturbereich: -40 °C bis +85 °C
Applikationen
- Plasmabildschirm-Applikationen (PDP) für Fernseher
- LCD-Fernseher
- Notebook-PC
- Weitere kompakte tragbare Geräte

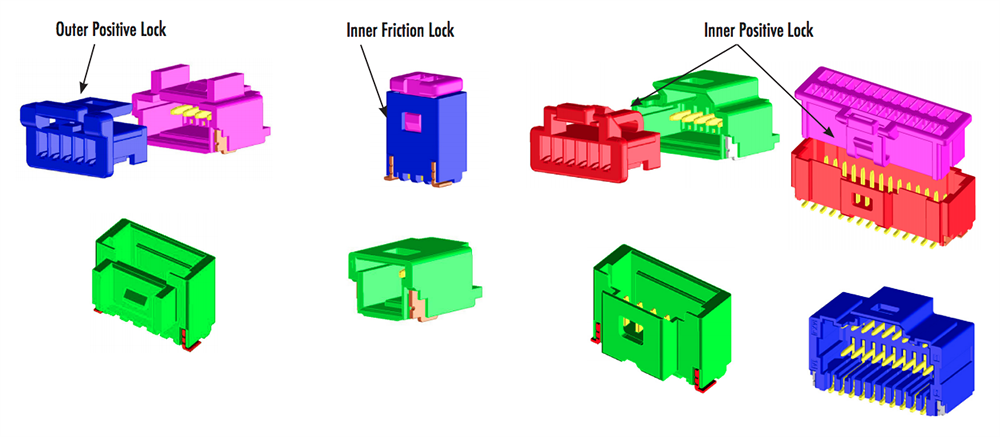

Drei Verriegelungsarten
