Mikroe MIKROE-3012 Heart Rate 5 Click
Das MikroElektronika MIKROE-3012 Heart Rate 5 Click ist ein optisches Biosensor-Click Board™, das für die Herzfrequenzmessung (HRM) sowie die periphere kapillare Sauerstoffsättigungs-Überwachung (SpO2) ausgelegt ist. Dieses Click-Board verwendet den AFE4404 Analog-Frontend-IC mit hohem Dynamikbereich, der für genaue und zuverlässige Messungen sorgt. Das MIKROE-3012 Click kann für die Entwicklung von Applikationen verwendet werden, die auf der Herzfrequenzmessung, Pulsoximetriemessungen, Kalorienverbrauch und ähnlichen gesundheitsbezogenen Applikationen basieren.
Das Heart Rate 5 Click verwendet den integrierten BIOFY® SFH7072 Sensor mit zwei grünen LEDs, einer roten LED, einer Infrarot-LED und zwei Fotodioden als optisches Frontend. Diese LEDs sind speziell für HRM- und SpO2-Messapplikationen ausgelegt und bieten eine Reihe von kalibrierten Wellenlängen für LEDs sowie Fotosensordioden.
Merkmale
- Hohe dynamische Empfindlichkeit
- Drei integrierte LED-Treiber mit unabhängig programmierbaren Strömen
- Umgebungslicht- und DC-Offset-Kompensation
- Interne/externe Taktquelle
- Integriertes optisches LED- und PD-Frontend von OSRAM
Technische Daten
- I2C-Schnittstelle
- Eingangsspannung von 3,3 V oder 5 V
- Click-Board-Größe von 42,9 mm × 25,4 mm
Applikationen
- Herzfrequenzmessung
- Pulsoximetriemessung
- Messung des Kalorienverbrauchs

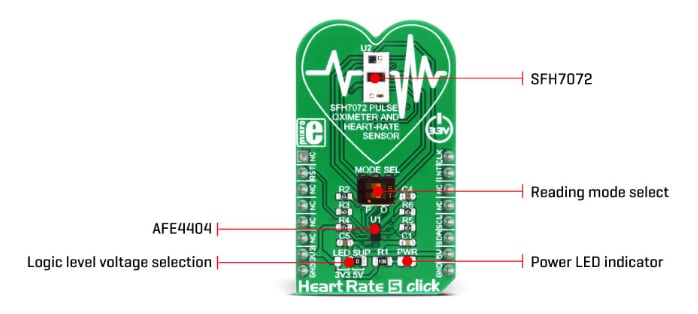

MIKROE-3012 Heart Rate 5 Click
