Mikroe MIKROE-2859 GainAMP 2 Click

Das GainAMP Click kann verwendet werden, um den dynamischen Bereich des ADC-Eingangssignals aufgrund seines geringen Rauschpegels im Vergleich zu den meisten ADCs anzupassen. Das GainAMP 2 kann auch verwendet werden, um die analoge Eingangskapazität der MCU mit zusätzlicher Verstärkungsregelung für jede Quelle zu erweitern. Dieser Click kann einfach verkettet werden, wenn mehr als sechs Eingänge benötigt werden - oder um andere Verstärkungsfaktoren zu erreichen, die mit einem einzelnen Bauteil nicht möglich sind.

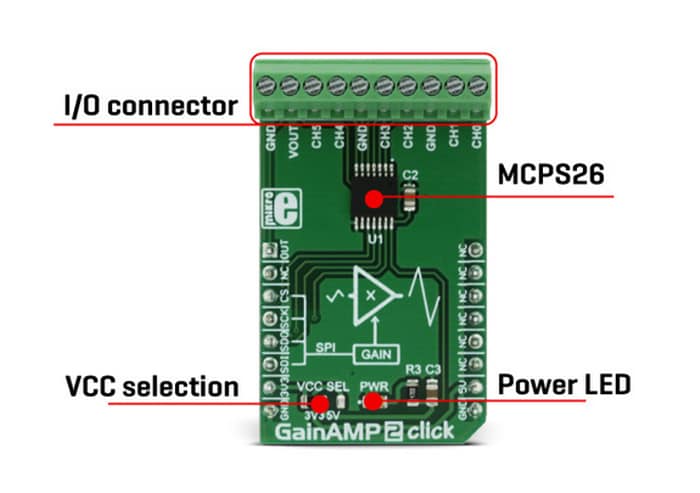

GainAMP 2 Click verwendet den Microchip MCP6S21 programmierbaren Verstärker (PGA). Dieser integrierte Schaltkreis verfügt über sechs nicht-invertierende Multiplex-Eingänge, mit einer Verstärkung, die über die SPI-Schnittstelle für jeden Eingang einzeln programmiert werden kann. Die Kanäle CH0 bis CH5 sind sechs Eingangskanäle, die mit den externen Signalquellen verbunden sind. Der interne Multiplexer wählt den Kanal aus, der verstärkt und an den Ausgangspin gesendet wurde. Die Verstärkungsstufe des MCP6S21 hat acht verschiedene diskrete Verstärkungsschritte: 1, 2, 4, 5, 8, 10, 16 und 32 V/V.
