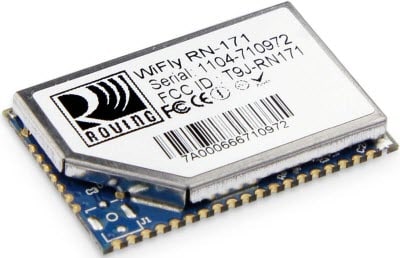

Microchip RN-171 802.11 b/g Wireless LAN Modul & TestplatinenDas Microchip RN-171 802.11 b/g Wireless LAN Modul ist ein komplettes, eigenständiges, kabelloses TCP/IP-Netzwerkmodul. Dieses Modul umfasst ein 2,4GHz Radio, einen 32-Bit SPARC-Prozessor, TCP/IP-Stack, Echtzeit-Uhr, Crypto-Beschleunigung, Energiemanagement und analoge Sensorschnittstellen. Aufgrund des kleinen Formfaktors und des äußerst geringen Stromverbrauchs eignet sich der RN-171 perfekt für mobile drahtlose Anwendungen wie Asset-Überwachung, Sensoren und batteriebetriebene Geräte. Das Modul ist mit Firmware vorgeladen, um die Integration zu erleichtern und die Anwendungsentwicklung zu minimieren. In der einfachsten Konfiguration verlangt die Hardware nur vier Anschlüsse (PWR, TX, RX und GND), um eine kabellose Datenverbindung zu erstellen. Zusätzlich können die analogen Sensoreingänge an eine Vielzahl an Sensoren angeschlossen werden, wie beispielsweise Sensoren für Temperatur, Audio, Bewegung und Beschleunigung. Durch seine Fähigkeit, in den Tiefschlafmodus zu schalten und bei der Reaktivierung automatisch einen Scan durchzuführen und sich mit einem Zugangspunkt zu verbinden, macht den RN-171 für Roaming-Anwendungen ideal. Der RN-171 umfasst außerdem einen eingebauten HTML-Client, um serielle UART-Daten oder Sensordaten automatisch auf einen Webserver zu übermitteln. Ferner sind zwei Testplatinen erhältlich, RN-171-EK und RN-171-PICtail. |
||||||||||||||||||||
|
||||||||||||||||||||
|
Gemeinsame Funktionen
RN-171-PICtail Merkmale
RN-171 Merkmale
RN-171-EK Merkmale
Anwendungsbereiche
|
||||||||||||||||||||
Blockdiagramm |
||||||||||||||||||||

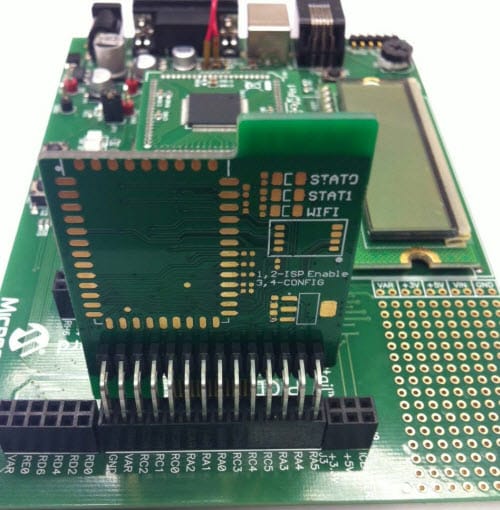

 RN-171-PICtail TestplatineDie RN-171-PICtail Testplatine ist ein komplettes, eigenständiges, kabelloses LAN-Zugangsgerät, das einen TCIP/IP-Stack und zugehörige Anwendungen enthält. Nachdem das Modul konfiguriert wurde, kann der Funk automatisch auf das WiFi-Netzwerk zugreifen und Daten über einen UART übermitteln oder empfangen. Die RN-171-PICTAIL Testplatine arbeitet nahtlos mit der Microchip Technology PIC18 Explorer Entwicklungsplatine zusammen. Die Testplatine wird direkt in den PICtail™-Modularstecker auf der PIC18 Explorer-Platine eingesteckt und stellt kabellose Funktionalität für PIC18-basierte Mikrocontroller-Designs zur Verfügung. Weitere Informationen über die RN-171-PICtail Testplatine und andere Microchip PICtail™ WiFly Funkmodul-Testplatinen |
||||||||||||||||||||

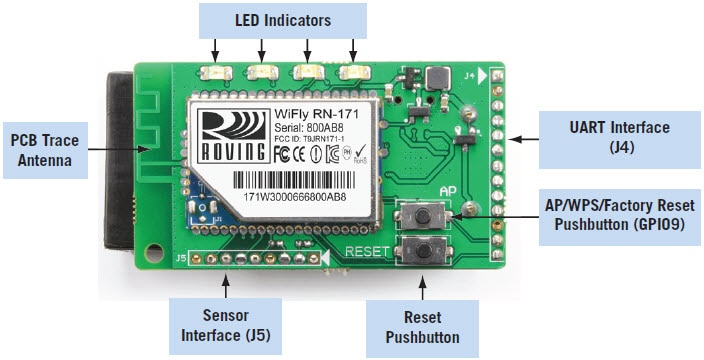

 RN-171-EK TestplatineDie RN-171-EK Testplatine ist eine feldbereite, Wi-Fi Alliance-zertifizierte, 802.11 Prototyp-Erstellungsplattform für das RN-171-Modul. Diese Platine hat die Flexibilität, direkt an eine Standard-USB-Schnittstelle (über FTDI-Chipsatz) oder über die TTL UART-Schnittstelle an integrierte Prozessoren angeschlossen zu werden. Der RN-171-EK enthält einen Boost-Schaltkreis, der es ermöglicht, die Platine über zwei AAA-Batterien mit Strom zu versorgen (die Eingangsspannung kann auf 2,0V DC sinken, wenn der Batterie-Boost-Kreislauf verwendet wird). Der Batterie-Boost-Schaltkreis macht den RN-171-EK ideal für batteriebetriebene Anwendungen wie Sensoren, Datenerfassungssysteme, Controller etc. Die Status-LEDs und die Steckbrücken ermöglichen schnelle Prototypenerstellung und Integration in bestehende Systeme. Die Sensorschnittstelle bietet die Möglichkeit direkter Anschlüsse, um Temperatur, Beschleunigung und andere analoge Daten ohne einen externen Mikroprozessor zu lesen. Das RN-171-Modul wird über eine einfache ASCII-Befehlssprache programmiert und gesteuert. Sobald die Konfiguration abgeschlossen ist, kann es automatisch nach einem Zugangspunkt scannen, sich verknüpfen, authentifizieren und sich über ein beliebiges WiFi-Netzwerk verbinden. Außerdem kann das Modul automatisch aufwachen, Daten an einen Remote-Host senden und in einen stromsparenden Schlafzustand zurückkehren. |
||||||||||||||||||||
 |
