Microchip Technology ZL40294B 1 bis 20 Fanout-Buffer
Die 1-zu-20-Fanout-Puffer ZL40294B von Microchip Technology sind Puffer mit extrem geringem additivem Jitter und niedrigem Stromverbrauch, die vollständig mit dem Standard Intel DB2000QL kompatibel sind. Der ZL40294B wird mit einer Spannung von 3,3 V, ±5 % betrieben und unterstützt die Spezifikationen PCIe Gen 5.0 und Gen 6.0.
Die ZL40294B Buffer von Microchip Technology bieten einen additiven Phasenjitter von 12 kHz bis 20 MHz bei 32 fs, typisch bei 156,25 MHz. Die Bauteile arbeiten in einem industriellen Temperaturbereich von -40 °C bis +85 °C. Die ZL40294B ist ideal für die Taktverteilung, Server, Speicher und Rechenzentren der PCI Express-Generationen 1/2/3/4/5/6.
Merkmale
- Vollständig kompatibel mit der Intel-Spezifikation DB2000QL
- 20 stromsparende Push-Pull HCSL PCIe-Ausgänge
- Unterstützt PCIe Gen 5.0 und Gen 6.0 Spezifikationen
- Extrem niedriger additiver Jitter bei 12fs im typischen DB2000QL Band
- PCIe Gen 6 additiver Phasenjitter bei 4fs typischem RMS
- 12 kHz bis 20 MHz additiver Phasenjitter bei 32fs typisch bei 156,25 MHz
- Unterstützt Taktfrequenzen von 0 MHz bis 250 MHz
- Unterstützt Stromversorgung mit 3,3 V
- Der eingebaute LDO-Spannungsregler (Low Drop Out) bietet eine hervorragende Rauschunterdrückung im Netzteil
- Maximaler Ausgangs-zu-Ausgang-Versatz von 50 ps
- SMBus-Schnittstelle
- Schnittstelle für Seitenband (SBI)
- Acht OE-Pins
- Embedded-Serienanschlusswiderstände für eine 85-Ω-Differential-Übertragungsleitung
- Transparent für Frequenzspreizungstaktung
Applikationen
- Taktverteilung der PCI Express-Generationen 1/2/3/4/5/6
- Intel QPI
- Server
- Speicher und Rechenzentren
- Schalter und Router

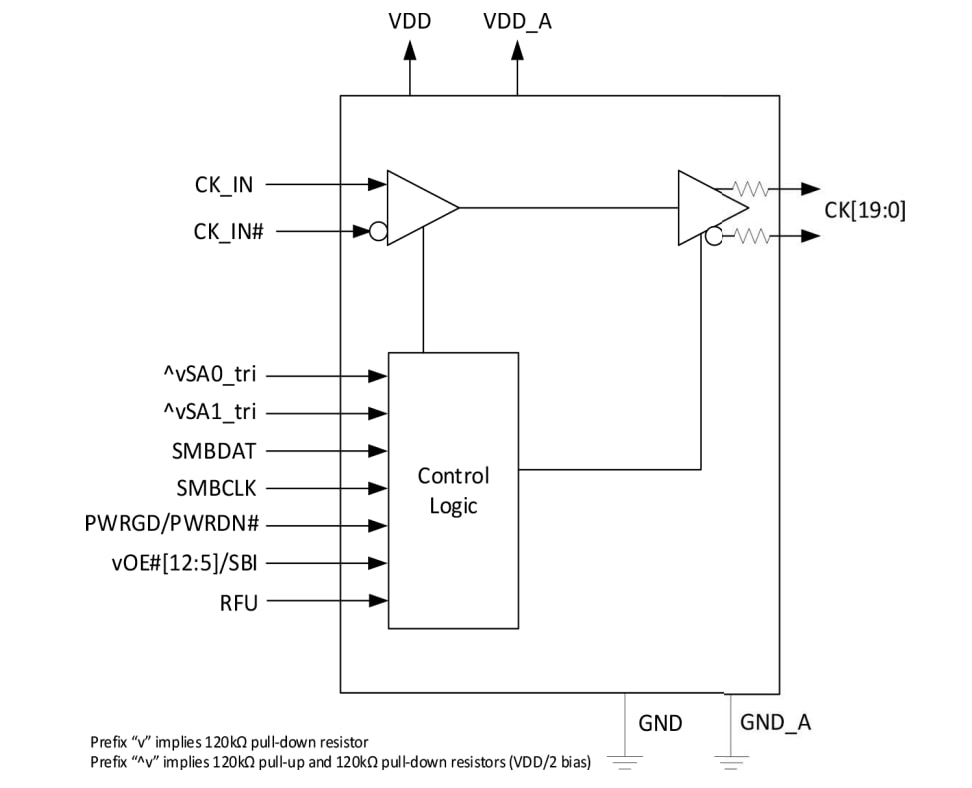

Funktionales Blockdiagramm
Weitere Ressourcen
Veröffentlichungsdatum: 2025-07-09
| Aktualisiert: 2026-01-28
