Microchip Technology Vienna 3-Phase PFC Referenzdesign
Das Microchip Vienna 3-Phase Power Factor Correction (PFC) Referenzdesign ist ein 3-phasiges Vienna PFC Referenzdesign für Ladegeräte für Hybrid-Elektrofahrzeuge/Elektrofahrzeuge (HEV/EV) und leistungsstarke Schaltnetzteile (SMPS). Dieses Referenzdesign, das die Siliziumkarbid (SiC) -Technologie in den Mittelpunkt stellt, verwendet die Mikrochip mSIC™ MOSFETs und Schottky-Barrierendioden (SBDs), um einen Wirkungsgrad von 98,6 % bei einem 30 kW-Ausgang zu erzielen.
Merkmale
- Für 30 kW-Applikationen ausgelegt
- 1.200 V mSiC-Dioden und 700V mSiC-MOSFETs mit hoher Avalanche/repetitivem Unclamped Inductive Switching (UIS)
- 3-phase 380/400VRMS Eingangsspannung, 50 Hz oder 60 Hz
- 140 kHz Schaltfrequenz
- 700 V DC-Ausgangsspannung
- PCB-Layout optimiert für Sicherheit, Strombelastung, mechanische Belastung und Störfestigkeit
- dsPIC33CH Digitaler Signalcontroller (DSC) für die digitale Steuerung

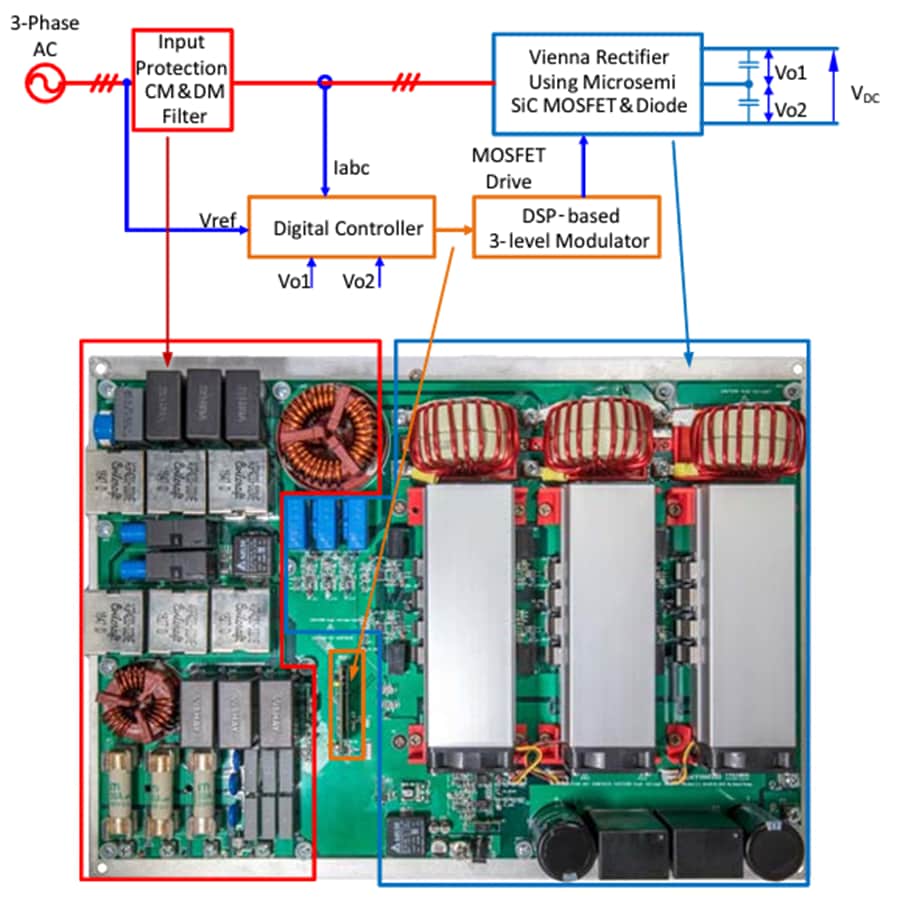

Blockdiagramm
Teileauswahlhilfe
