Microchip Technology USB7052 Schnittstellen-ICs
Microchip Technology USB7052 USB-Schnittstellen-ICs sind stromsparende, OEM-konfigurierbare USB 3.2 Gen 1 Hub-Controller mit 4 nachgeschalteten Anschlüssen. Diese Schnittstellen-ICs sind mit der Spezifikation des Universal-Serial-Bus Revision 3.2 und dem Nachtrag für USB 2.0 Link-Leistungsmanagement vollständig kompatibel. Der USB7052 IC unterstützt die USB-Power-Delivery mit einer Leistung von bis zu 100 W und Alternativmodi auf dem vorgeschalteten Anschluss. Diese Schnittstellen-ICs ermöglichen es OEMs, ihr System mit „Konfigurationsbändern“ zu konfigurieren. Die USB7052 ICs sind in kommerziellen (0 °C bis +70 °C), industriellen (-40 °C bis +85 °C) Temperaturbereichen verfügbar. Zu den Applikationen gehören eigenständige USB-Hubs, Laptop-Dockingstationen, PC-Motherboards, PC-Monitor-Dockingstationen und die USB 3.2 Gen 1 Multifunktionsperipherie.
Merkmale
- USB-Smart-Hub™-IC mit vier Anschlüssen und:
- USB-Type-C® mit Unterstützung für Power Delivery auf dem vorgeschalteten Anschluss
- Native USB-Type-C™-Unterstützung auf nachgeschalteten Anschlüssen 1 und 2
- Ein USB 3.2 Gen 1 nachgeschalteter Standard-Anschluss
- Ein USB 2.0 nachgeschalteter Standard-Anschluss
- Der integrierte Hub-Funktionscontroller ermöglicht Folgendes:
- Unterstützung für USB-zu-I2C/SPI/UART/I2S/GPIO-Brücken-Endpunkt
- USB für integrierte Hub-Register-Schreib- und -Lesevorgänge
- USB-IF-zertifiziert – TID 1212 Tests umfassen:
- USB 3.2 Gen 1 Hub mit BC1.2-Unterstützung
- Power Delivery 2.0 mit UPD350 PD-Transceiver (TID 1070065)
- Billboard-Endpunkt-Bauteil für den Verhandlungsstatus im Alternativmodus
- Erweitertes Multianschluss-System-Richtlinienmanagement
- Unterstützung für USB-Link-Leistungsmanagement (LPM)
- Unterstützung für USB-IF-Akkuladegerät Revision 1.2 für nach- und vorgeschaltete Anschlüsse (DCP, CDP, SDP)
- Verbesserte OEM-Konfigurationsoptionen sind entweder durch OTP- oder SPI-ROM verfügbar
- Unterstützung für kommerzielle und Industriestandard-Temperatur
- FlexConnect:
- Die Rollen der vorgeschalteten und aller nachgeschalteten Anschlüsse sind auf Befehl umschaltbar
- Multi-Host-Endpunkt-Reflektor
- Integrierter Host-Controller-Endpunkt-Reflektor über CDC-/NCM-Bauteilklasse für Fahrzeuganwendungen
- USB 3.2 Gen 1-konformer Betrieb von 5 GBit/s, 480 MBit/s, 12 MBit/s und 1,5 MBit/s
- 5-V-tolerante USB 2.0 Pins
- 1,32-V-tolerante USB 3.2 Gen 1 Pins
- Integrierter Anschluss und Pull-Up-/Pull-Down-Widerstände
- Native USB-Typ-C-Unterstützung
- Typ-C CC-Pin mit integriertem Rp und Rd
- Integrierter Multiplexer auf USB-Typ-C-fähigen Anschlüssen
- Steuerung für externe VCONN-Versorgung
- Integrierter USB-Power-Delivery(PD)-Controller für die Verwaltung von bis zu drei USB-Typ-C-Anschlüssen mit PD
- Die PD-Steuerung erfordert einen begleitenden Microchip UPD360/UPD350 oder ein gleichwertiges Bauteil für jeden PD
-fähigen Anschluss
- Die PD-Steuerung erfordert einen begleitenden Microchip UPD360/UPD350 oder ein gleichwertiges Bauteil für jeden PD
Applikationen
- Eigenständige USB-Hubs
- Laptop-Docks
- PC-Motherboards
- PC-Monitor-Dockingstationen
- USB 3.2 Gen 1 Multifunktions-Peripherie

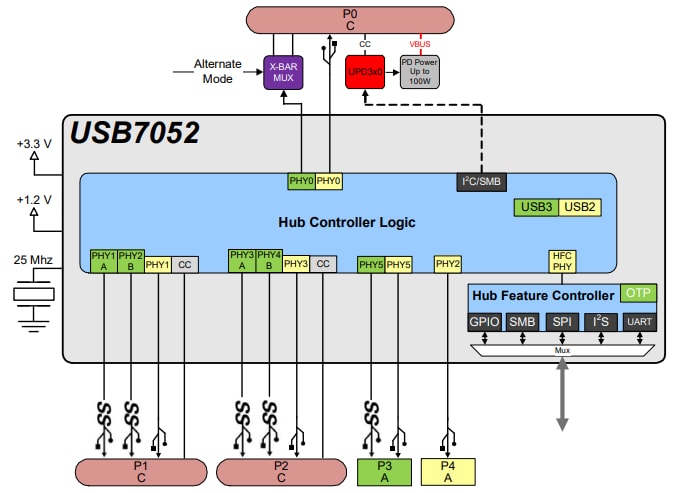

USB7052 Vorgeschaltete Typ-C-Applikation – Internes Blockdiagramm
Veröffentlichungsdatum: 2021-08-15
| Aktualisiert: 2022-03-11
