Microchip Technology Switchtec™ PFX PCIe® Fanout-Schalter der 4. Gen.

Microchip Technology Switchtec™ PFX PCIe® Fanout-Schalter der 4. Gen. unterstützen bis zu 100 Spuren, 52 Anschlüsse, 26 virtuelle Schalter-Partitionen und 48 nicht transparente Brücken (NTBs). Darüber hinaus bieten die PFX-Schalter Hot- und Suprise-Plug-Controller für jeden Anschluss, eine fortschrittliche Fehlerbegrenzung und umfassende Diagnose- und Debug-Funktionen, eine große Auswahl von I/O-Schnittstellen und einen integrierten MIPS-Prozessor. Die umfassenden Diagnose- und Debugging-Funktionen umfassen einen PCIe-Generator und -Analysator, Zähler für Leistung pro Anschluss und Fehler, mehrere Loopback-Modi und Echtzeit-Augenerfassung. Die PFX Fanout-Schalter der 4. Gen. umfassen die PM40100-, PM40084-, PM40068-, PM40052-, PM40036- und PM40028-Baureihe.

Die Switchtec PFX-Schalter der 4. Gen. von Microchip sind für Rechenzentrumsausrüstungen, Verteidigungs- und Industrie-Server, Workstations, Testgeräte, Videoproduktions- und Rundfunkausrüstung, Mobilfunkinfrastruktur, Zugangsnetze, Metronetze und Kernnetzwerke ausgelegt.

Merkmale

  • Nicht blockierende Hochleistungs-Schalter der 4. Gen.
    • Ausführungen mit 100, 84, 68, 52, 36 und 28 Lanes
    • Anschlussverzweigung von x11/x2/x4/x8/x16 Lanes
    • Bis zu 48 NTBs, die jedem Anschluss zugewiesen werden können
    • Logische nicht-transparente (NT) Verbindung ermöglicht größere Topologien
    • Unterstützt 1+1 und N+1 Failover-Mechanismen
  • DMA-Controller
    • DMA-Engine mit hoher Leistungsfähigkeit und extrem niedriger Latenz
  • Fehlerbegrenzung
    • Erweiterte Fehlermeldung (AER) auf allen Anschlüssen
    • Downstream Port Containment (DPC) auf allen nachgeschalteten Anschlüssen
    • Completion Timeout Synthesis (CTS) zur Verhinderung von Fehlerzuständen in einem vorgeschalteten Host aufgrund von unvollständigen nicht gesendeten Transaktionen
    • Hot- und Surprise-Plug-Controller pro Anschluss
    • GPIOs konfigurierbar für verschiedene Kabel-/Steckverbinder-Standards
  • PCIe-Schnittstellen
    • Passive, verwaltete und optische Kabel
    • SFF-8644, SFF-8643, SFF-8639, OCuLink und andere Steckverbinder
  • Diagnose und Debuggen
    • Echtzeit-Augendatenerfassung
    • Externe Loopback-Funktion
  • Peripherie-I/O-Schnittstellen
    • Bis zu 11 Zweidraht-Schnittstellen (TWIs) mit SMBus-Unterstützung
    • Bis zu 4 SFF-8485-konforme SGPIO-Anschlüsse
    • 10/100-Ethernet-MAC-Anschluss (MII/RMII) (PFX 96x/80x/64xG4)
    • Bis zu 4 UARTs
    • JTAG- und EJTAG-Schnittstelle
  • Hochgeschwindigkeits-I/O
    • PCIe Gen 4 16 GT/s
    • Unterstützt PCIe-konforme Link-Training und manuelle PHY-Konfiguration
    • Manuelle PHY-Konfiguration für optisch
  • Leistungsmanagement
    • Leistungsmanagement im aktiven Status (ASPM)
    • Software-gesteuertes Leistungsmanagement
  • Chiplink-Diagnosetools
    • Umfassende Debug-, Diagnose-, Konfigurations- und Analyse-Tools mit einer intuitiven GUI
    • Zugang zu Konfigurationsdaten, Managementfunktionen und Signalqualitäts-Analysetools (wie Echtzeit-Augenerfassung)

Applikationen

  • Rechenzentrumsanlagen
  • Verteidigungs- und Industrie-Server
  • Workstations
  • Testanlagen
  • Video-Produktions- und Rundfunkausrüstungen
  • Mobilfunkinfrastruktur
  • Zugangsnetze
  • Metronetze
  • Kernnetzwerke

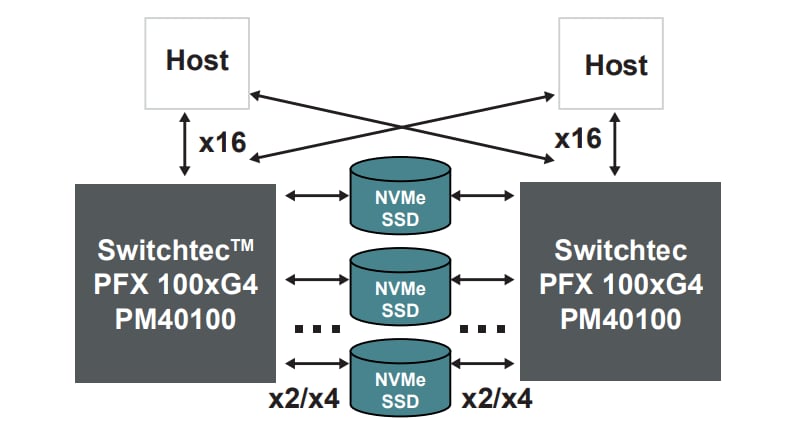

Beispielapplikation

Blockdiagramm - Microchip Technology Switchtec™ PFX PCIe® Fanout-Schalter der 4. Gen.
