Microchip Technology SR087 Netzteil-Demoboard

Das Microchip Technology SR087 Netzteil-Demoboard ist ein induktivitätsloses Schaltnetzteil, das für den Betrieb direkt von einer 120/230VAC-Leitung ausgelegt ist. Das Funktionsprinzip zum Einschalten eines Durchlasstransistors basiert auf einem gleichgerichteten AC-Eingang der unter der Ausgangsspannung liegt. Das Funktionsprinzip zum Ausschalten eines Transistors basiert auf dem Ausgangsspeicher-Kondensator, der bis zum Regulierungspunkt beladen ist. Das SR087 PS-Demoboard bietet zwei Ausgänge von 12,6 V und 5 V.

Technische Daten

  • 90 V bis 270 VAC Eingangsspannungsbereich
  • Frequenzbereich von 45 Hz bis 65 Hz
  • Ausgangsspannungen:
    • VOUT (ohne Last) von 12,6 V ± 8 % (einstellbar von 9,0 V bis 50 V)
    • VREG von 5,0 V ± 5 %
  • Wirkungsgrad bei Vollast (typisch):
    • 52 % für VIN = 120 VAC
    • 44 % bei VIN = 230 VAC
  • Nulllast-Stromverbrauch im Standby-Modus (typisch):
    • 62 mW für VIN = 120 VAC
    • 200 mW bei VIN = 230 VAC
  • Maximaler Ausgangsstrom:
    • IREG = 60 mA für VIN = 120 VAC
    • IOUT + IREG = 100 mA für Vin = 120 VAC
    • IREG = 60 mA für VIN = 230 VAC
    • IOUT + IREG = 60 mA für VIN = 230 VAC

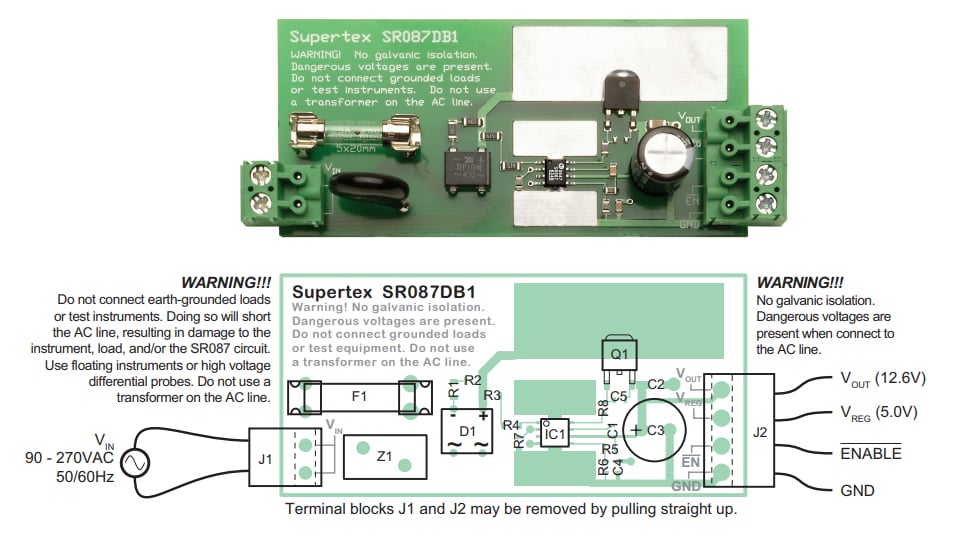

SR087 PS-Demoboard-Layout und Verbindungsdiagramm

Microchip Technology SR087 Netzteil-Demoboard
