Microchip Technology Curiosity PIC32MX470 Development Board

Das Microchip Technology Curiosity PIC32MX470 Development Board (DM320103) ist eine vollständig integrierte Entwicklungsplattform für alle, die ein kostengünstiges Board für ein schnelles Prototyping suchen. Dieses Development Board ist mit dem PIC32MX470F512H Mikrocontroller (MCU) von Microchip bestückt. Das Curiosity Development Board enthält einen integrierten Programmierer/Debugger und erfordert keine weitere Hardware, um sofort loszulegen. Entwickler können den Funktionsumfang durch MikroElectronika mikroBUS™ Click™ Adapterboards erweitern, Bluetooth®-Konnektivität mit einem BM64 Bluetooth®-Audiomodul von Microchip und eine Audio-Eingangs-/Ausgangsfunktion mit Audio-Tochterboards von Microchip einfach hinzufügen.

Das PIC32MX470 Curiosity Development Board bietet außerdem den Footprint für das BM64 Bluetooth-Modul, das ein vollständig zertifiziertes 2,4 GHz-Embedded-Modul mit Bluetooth Version 4.2 ist, das die Bluetooth BDR/EDR/BLE-Spezifikation unterstützt. Das Board ist mit dem MPLAB® X IDE von Microchip und in das PIC32 MPLAB Harmony-Software-Framework vollständig integriert. Das MPLAB-Harmony-Framework bietet eine flexible und modulare Schnittstelle für die Applikationsentwicklung, einen umfangreichen Satz an interoperablen Software-Stapeln (TCP-IP, USB) und einfach zu bedienende Funktionen. Das Development Board PIC32MX470 wurde entwickelt, um ein hervorragendes, sofort betriebsbereites Erlebnis zu bieten. Kunden können Beispielapplikationen und Projekte sofort herunterladen und auf dem Board ausführen, ohne die Notwendigkeit, das gesamte Ökosystem zu installieren. Die mitgelieferten Demos sind zur Demonstration der PIC32-MCU-Funktionen sowie des Applikationsentwicklungs-Ökosystems ausgelegt.

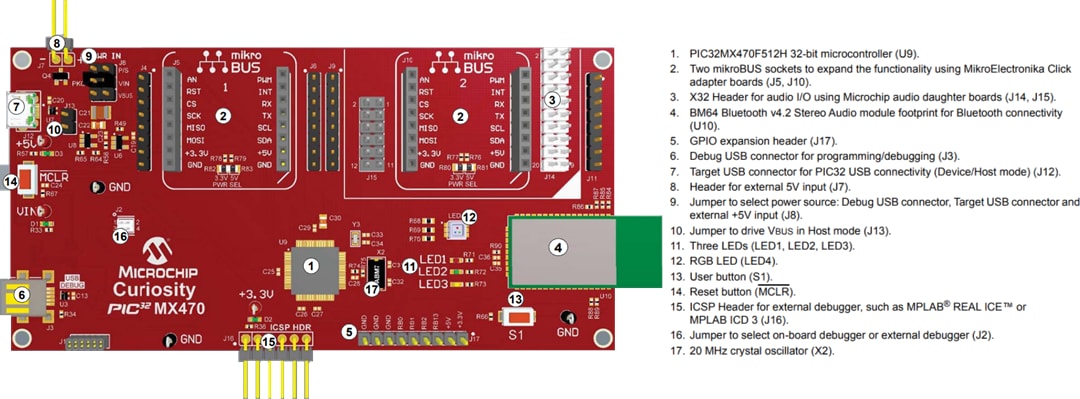

Merkmale

PIC32MX470F512H 32-Bit-Mikrocontroller (120 MHz CPU, 512 KB Flash, 128 KB RAM, Vollgeschwindigkeits-USB und mehrere Erweiterungsoptionen)
Zwei mikroBUS-Sockel zur Funktionserweiterung mit Click-Adapterboards von MikroElektronika
X32-Stiftleiste für Audio-I/O über Audio-Tochterboards von Microchip
BM64 Bluetooth v4.2 Stereo-Audio-Modul-Footprint für Bluetooth-Konnektivität
GPIO-Erweiterungsheader
Debug-USB-Steckverbinder für Programmierung/Debugging
Ziel-USB-Steckverbinder für PIC32-USB-Konnektivität (Bauteil-/Host-Modus)
Stiftleiste für externen 5-V-Eingang
Drei einfarbige LEDs (LED1, LED2, LED3)
RGB-LED (LED4)
Ein Benutzer- und Reset-Taste
ICSP-Stiftleiste für externen Debugger, wie z. B. MPLAB REAL ICE™ oder MPLAB ICD 3 (J16)
