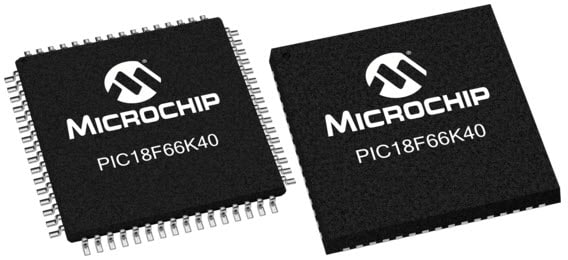

Microchip Technology PIC18F66K40 8-Bit-Mikrocontroller

Microchip Technology PIC18F66K40
8-Bit-Mikrocontroller

Die Microchip Technology PIC18F66K40 8-Bit-Mikrocontroller kombinieren einen großen Flash-/EE-/RAM-Speicher, umfassende Peripherieintegration, XLP (eXtrem Low Power)- und 5V-Unterstützung für eine Vielzahl von universellen Applikationen. Diese 64-poligen Geräte liefern kernunabhängige Peripherie wie CWG, WWDT, CRC/Speicher-Scan, Hardware-CVD, Zero-Cross-Erfassung und periphere Kontaktauswahl und sorgen für mehr Flexibilität beim Design und geringere Systemkosten.

Merkmale
  • PIC18-Kern mit 83 Anweisungen, 31 Stack-Stufen
  • Interner 64MHz-Oszillator
  • 47x 10-Bit-ADC-Kanäle
  • 1x 5-Bit-DAC
  • 3x Komparatoren
  • Festgelegtes Spannungsreferenzmodul (FVR) mit 1,024V, 2,048V und 4,096V Ausgangspegel
  • Hardware-kapazitiver Spannungsteiler (CVD) für mTouch Tasten/Schieber
  • 1x Nulldurchgangserkennung
  • 2x I2C/SPI
  • 5x EUSART mit LIN-Unterstützung
  • CRC mit Speicherscan
  • Watchdog-Timer mit Fenster (WWDT)
  • 1x Hardware-Limit-Timer (HLT)
  • 1x Komplimentärer Waveform-Generator
  • 2x Eigenständige 10-Bit-PWM-Module
  • 5x Capture/Compare/PWM-Module
  • Fünf 8-Bit- Timer/Zähler
  • Vier 16-Bit-Timer/Zähler
  • 1x Hardware-Limit-Timer (HLT)
  • Ausgedehnte Laufzeitüberwachung (Extended Watchdog Timer (WDT))
  • Zwei Signalmessungs-Timer (SMT)
  • eXtreme Low Power (XLP) Technologie
  • Halbschlaf, Ruhe- und Schlafenergiespar-Betriebsmodi
  • Schlafmodus: 50nA bei 1,8V, typisch
  • Aktiver Modus: 32uA/MHz bei 1,8V, typ. Niedrigstrom-Einschalt-Reset (POR)
  • Spannungsabfall-Wiedereinschaltung (Brown-Out Reset (BOR))
  • Niedrigenergie-BOR (LPBOR)
  • Periphere Kontaktauswahl
  • Systeminterner Debugger
  • Integrierte serielle On-Chip-In-Circuit-Programmierung (ICSP)
Technische Daten:
  • Programmspeicherart: Flash
  • Programmspeicher: 64kB
  • CPU-Geschwindigkeit: 16MIPS
  • RAM Bytes: 3562
  • EEPROM-Daten (Bytes): 1024
  • Digitale Kommunikationsperipheriegeräte
    • 5x UART
    • 2x SPI
    • 2 I2C
  • Capture/Compare/PWM-Peripheriereräte: 2 CCP
  • Timer:
    • 5x 8-Bit
    • 4x 16-Bit
  • ADC: 47 Kanal, 10-Bit
  • Komparatoren: 3
  • Temperaturbereich: -40ºC bis +125ºC
  • Betriebsspannungsbereich: 2,3V bis 5,5V
  • Cap Touch-Kanäle: 47
  • Gehäuseoptionen:
    • 64-poliges TQFP-Gehäuse von 10mm x 10mm
    • 64-poliges QFN-Gehäuse von 9mm x 9mm

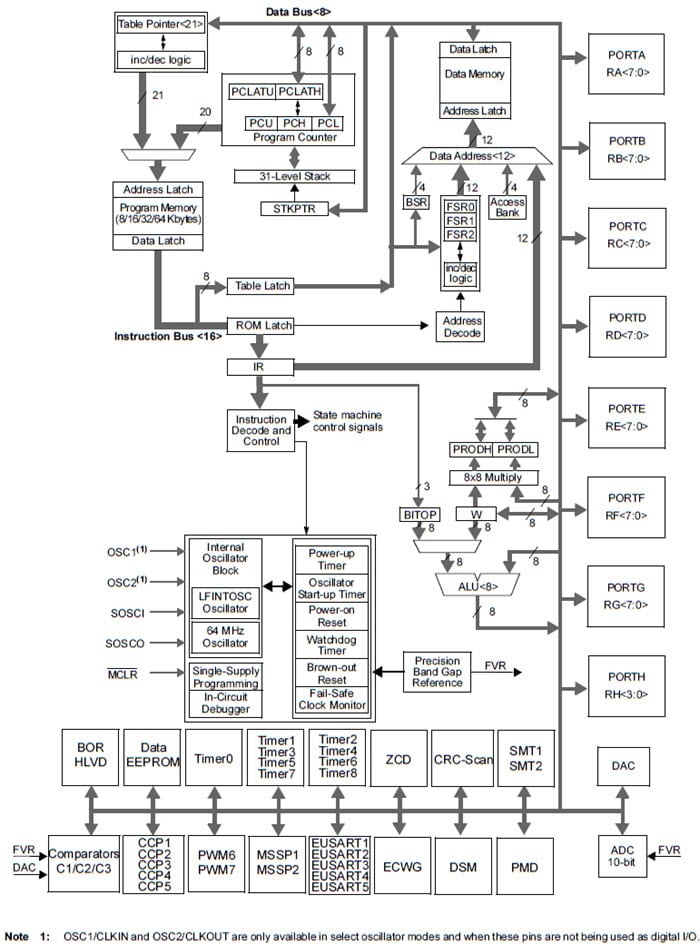

PIC18xF6xK40 Blockdiagramm

PIC18xF6xK40 Blockdiagramm
