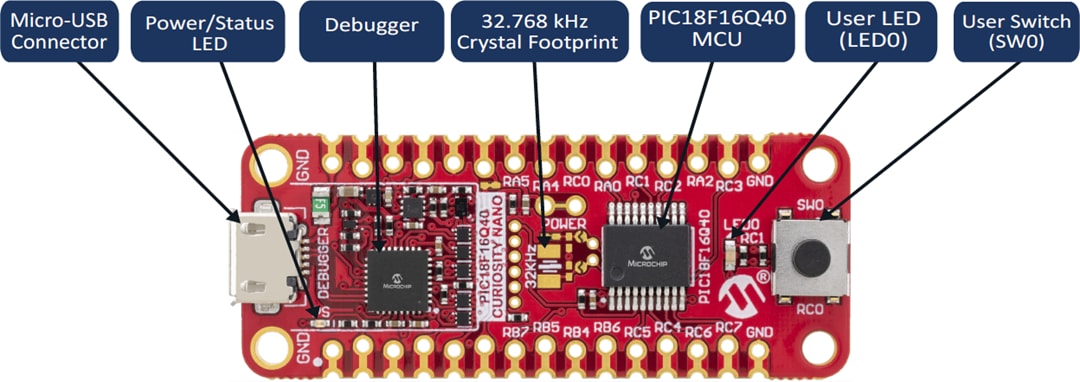

Microchip Technology PIC18F16Q40 Curiosity-Nano-Kit (EV70C97A)

Das Microchip Technology PIC18F16Q40 Curiosity-Nano-Evaluierungskit (EV70C97A) ist eine kompakte Hardware-Plattform zur Evaluierung von Mikrocontrollern der PIC18-Q40-Produktfamilie.Das PIC18F16Q41 Curiosity-Nano, das von Microchip MPLAB® X Integrated Development Environments (IDEs) unterstützt wird, bietet einen einfachen Zugriff auf die Funktionen der PIC18-Q40-MCUs, um zu erfahren, wie die Bauteile in ein benutzerdefiniertes Design integriert werden können.

Die Curiosity-Nano-Evaluierungsboards von Microchip Technology enthalten einen On-Board-Debugger, der es Benutzern ermöglicht, das Zielbauteil ohne zusätzliche Tools zu programmieren und zu debuggen.

Merkmale

PIC18F16Q40 Mikrocontroller
1 x mechanischer Benutzerschalter
1 x gelbe Benutzer-LED
On-Board-Debugger
- Boardidentifikation im Microchip MPLAB X
- 1 x Ökostrom- und Status-LED
- Programmierung und Debugging
- Virtueller serieller Anschluss (CDC)
- 1 x Logik-Analysatorkanal (GPIO)

USB-betrieben
Einstellbare Sollspannung
- MIC5353 LDO-Regler gesteuert vom On-Board-Debugger
- Ausgangsspannung von 1,8 V bis 5,5 V (begrenzt durch USB-Eingangsspannung)
- Maximaler Ausgangsstrom von 500 mA
