Microchip Technology PAC1921 High-Side-Leistungs-/Stromwächter
Der Microchip Technology PAC1921 High-Side-Leistungs-/Stromwächter ist ein dediziertes Stromüberwachungsgerät mit einem konfigurierbaren Analogausgang von 3 V, 2 V, 1,5 V oder 1 V. Der PAC1921 kann Leistung, Strom und Spannung darstellen und ist zur Leistungsmessung und für Diagnosesysteme ausgelegt. Messungen werden in großen verlustfreien Registern gesammelt, so dass Integrationszeiten von 500 μs in 2,9 Sekunden möglich sind.
Merkmale
- Konfigurierbarer Messart-Ausgang:
- Leistung, Strom oder Bus-Spannung
- Konfigurierbare Ausgangsspannung von 3 V, 2 V, 1,5 V und 1 V:
- Alle Ausgangswerte sind auch über den SMBus verfügbar
- Neue Geräte-Topologie:
- Bietet integrierte Durchschnittsleistungsmessung
- Leistungsmessungen an Mikrocontrollern mit ADC-Eingängen
- Einzigartige, verlustfreie Integrationsarchitektur ermöglicht den Betrieb bei niedrigen Messspannungen
- Ausgangsspannung proportional zu ausgewählten Messungen
- High-Side-Stromsensor:
- 100 mV Strommessbereich bei Vollausschlag
- Delta-Sigma-ADC der zweiten Ordnung mit 11-Bit- oder 14-Bit-Auflösung
- Auswählbare Strom-Binär-Gain-Bereiche: 1x bis 128x
- Hochgenaue Leistungsmessung von 1 %
- Auto-Null-Offset
- Auto-Schlafmodus:
- Schaltet automatisch in einen stromsparenden Zustand (3,5 μA)
- Stromversorgung:
- 3,3 V VDD (Nennspannung) (Betriebsbereich 3 V bis 5,5 V)
- Bus-Spannungsbereich von 0 V bis 32 V
- Keine Eingangsfilter erforderlich
- Erhältlich in einem RoHS-konformen 10-Pin-VDFN-Gehäuse von 3 x 3 mm
Applikationen
- Diagnoseausstattung
- Server
- Netzteile
- Industrie- und Leistungsmanagementsysteme
- Notebook- und Desktop-Computer

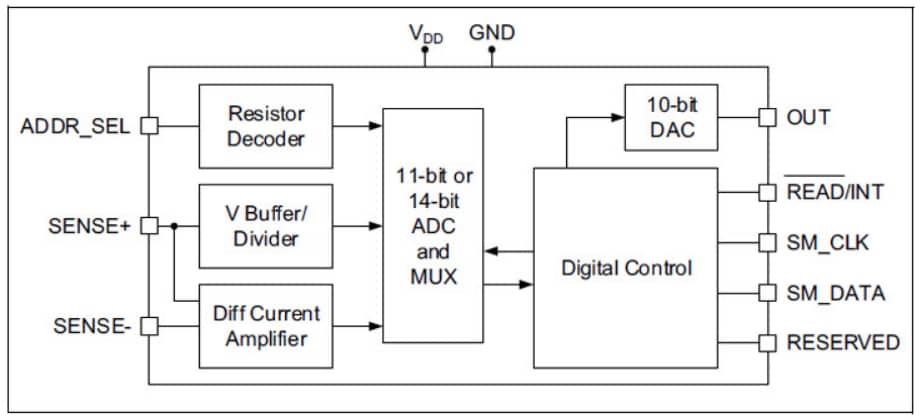

PAC1921 Wächter - Blockdiagramm
Dazugehöriges Tool
Microchip Technology ADM00592 PAC1921 Evaluierungsboard
Ein dediziertes Leistungsüberwachungsgerät mit einem konfigurierbaren Analogausgang.
