Microchip Technology MIC4606 85V-Vollbrücken-MOSFET-Treiber
Der Microchip Technology MIC4606 85V-Vollbrücken-MOSFET-Treiber bietet einen adaptiven Totzeit- und Durchzündungsschutz. Die adaptiven Totzeit-Schaltkreise des MIC4606 überwachen kontinuierlich beide Seiten der Vollbrücke. Dieses Design minimiert die Zeit der Übergänge zwischen den High-Side- und Low-Side-MOSFETs und bietet dadurch eine maximale Energieeffizienz. Eine Durchzündungsschutz-Schaltung verhindert, dass fehlerhafte Eingänge und Geräusche, die durch das gleichzeitige Einschalten beider MOSFETs auf beiden Seiten der Brücke entstehen, verhindert werden. Mit einem breiten Betriebsspannungsversorgungsbereich von 5,5V bis 16V, maximiert der MIC4606 den Wirkungsgrad des Systems. Bei der Verwendung von batteriebetriebenen Anwendungen, ermöglichen die Betriebsspannungen von 5,5V längere Laufzeiten. Darüber hinaus versetzt der anpassbare Gateantrieb des MIC4606 die Spannung auf VDD für einen optimalen MOSFET RDS(ON) und reduziert durch den MOSFET RDS(ON) den Stromverlust. Der MIC4606 bietet einen Gesamtruhestrom von 235μA für einen geringen Stromverbrauch, schnelle Laufzeiten und treibt mit Anstiegs- und Abfallzeiten von 20ns eine Last von 1000pf an. Der MC4606-1 enthält vier unabhängige Eingänge, während der MIC4606-2 zwei PWM-Eingänge, einen für jede Seite der H-Brücke, verwendet. Die MIC4606-1 und MIC4606-2 sind in einem 16-poligen, 4mm x 4mm großen QFN-Gehäuse mit einem Betriebstemperaturbereich von -40°C bis 125°C verfügbar.
Antishoot-through circuitry prevents erroneous inputs and noise from turning both MOSFETs of each side of the bridge on at the same time. With a wide operating supply range of 5.5V to 16V, the MIC4606 maximizes system efficiency.
When using battery-powered applications, the 5.5V operating voltages enable longer run times. In addition, the MIC4606's adjustable gate drive moves the gate drive voltage to VDD for optimal MOSFET RDS(ON), which minimizes power loss due to the MOSFET's RDS(ON). MIC4606 offers 235μA total quiescent current for low power consumption, fast 35ns propagation times, and drives a 1000pF load with 20ns rise and fall times.
The MC4606-1 includes four independent inputs whereas the MIC4606-2 uses two PWM inputs, one for each side of the H-bridge. The MIC4606-1 and MIC4606-2 are available in a 16-pin 4mmx4mm QFN package with an operating temperature range of -40°C to 125°C.
Merkmale
- 5.5V to 16V gate drive supply voltage range
- Advanced adaptive dead time
- Intelligent shoot-through protection
- MIC4606-1 4 Independent TTL inputs
- MIC4606-2 2 PWM inputs
- Enable input for on/off control
- On-chip bootstrap diodes
- Fast 35ns propagation times
- Drives 1000pF load with 20ns rise and fall times
- Low power consumption: 235μA total quiescent current
- Separate high- and low-side undervoltage protection
- -40°C to +125°C junction temperature range
Applikationen
- Full-bridge motor drivers
- Power inverters
- High voltage step-down regulators
- Distributes power systems
- Stepper motors

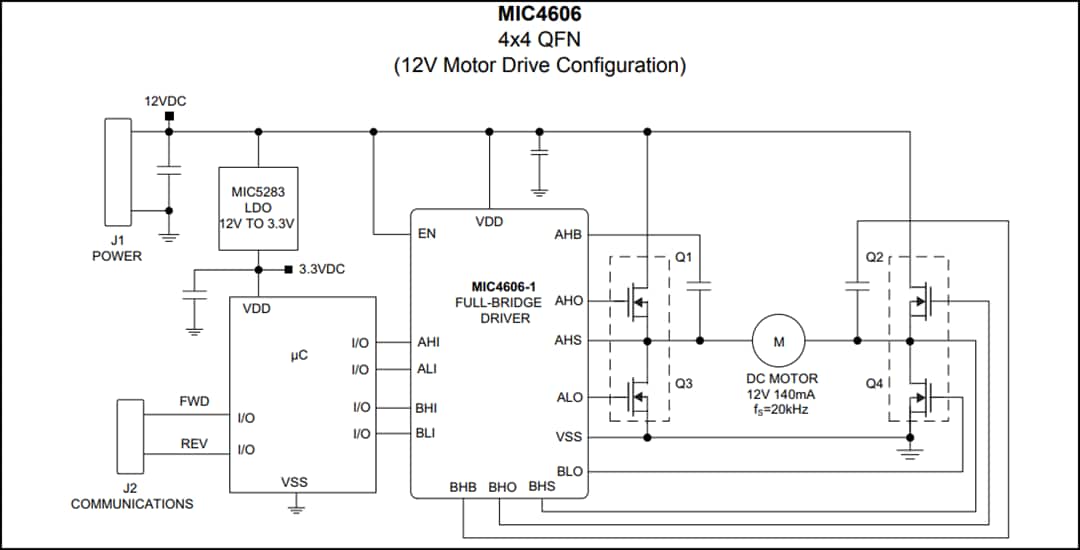

Typical Application Circuit
