Microchip Technology MIC33050 PWM-Abwärtswandler-Leistungsmodule mit integrierter Induktivität

Microchip Technology MIC33050 PWM-Abwärtswandler-Leistungsmodule mit integrierter Induktivität enthalten die HyperLight Load^®-Architektur. Dieses Schaltschema bietet einen Wirkungsgrad und eine Einschwingleistung bei geringer Last, während eine niedrige Ausgangswelligkeit bei allen Lasten ermöglicht wird und nur eine geringe Anzahl von Komponenten erforderlich ist. Das MIC33050 bietet einen sehr niedrigen typischen Ruhestrom von 20 µA und kann selbst bei 1 mA einen Wirkungsgrad von über 85 % erzielen.

Die HyperLight Load-Architektur macht keinen Kompromiss in Bezug auf die Regelgeschwindigkeit, um einen niedrigeren Standby-Strom zu erzielen. Daher benötigt das Bauteil nur einen kleinen Ausgangskondensator, um die Lasttransienten zu absorbieren, während das angetriebene Bauteil von einer leichten Last zu einer Volllast übergeht. Das MIC33050 bietet eine nahezu konstante Schaltfrequenz von mehr als 4 MHz und bietet gleichzeitig einen Spitzenwirkungsgrad von mehr als 93 % bei höheren Lasten.

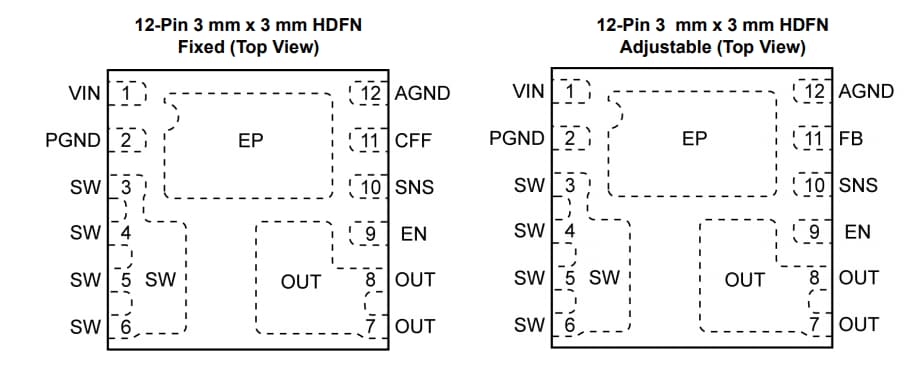

Das MIC33050 ist in festen und einstellbaren Ausgangsspannungen verfügbar und ist in einem 12-Pin-HDFN-Gehäuse von 3 mm x 3 mm mit einem Sperrschicht-Betriebsbereich von -40 °C bis +125 °C untergebracht.
